Каталог профилей Tekla Structures сздание, изменение

В данном разделе Вы можете задавать любые вопросы по созданию новых профилей и изменению уже существующих в базе Tekla Structures.
Специалисты сайта http://TopEngineer.ru/ постараются ответить на все Ваши вопросы.

Встал вопрос с названием профилей. Например, название "гнз" в названии прямоугольной трубы наши закупщики не переваривают. Как можно массово и попроще переименовать ряд профилей в каталоге профилей?

Сообщение **vladimir_a** » 24 фев 2012, 10:11

Как создать параметрический профиль?

Сообщение **Айдар** » 24 фев 2012, 10:49

Параметрический профиль создается специальными профилями обозначенными символом красного куба

Сообщение **Айдар** » 24 фев 2012, 11:03

Владимир Шнейдер писал(а):Встал вопрос с названием профилей. Например, название "гнз" в названии прямоугольной трубы наши закупщики не переваривают. Как можно массово и попроще переименовать ряд профилей в каталоге профилей?

Попробуй отредактируй (разом переименовать) экспортированный файл .lis затем снова импортируй

Сообщение **vladimir_a** » 24 фев 2012, 11:04

Айдар писал(а):Параметрический профиль создается специальными профилями обозначенными символом красного куба

Да верно красным кубом, но у меня что то при попытке создать новый, получаются только синие

Сообщение **Айдар** » 24 фев 2012, 11:10

Все так и должно быть вновь создаваемый профиль в каталоге профилей может быть только стандартным, для того что б создать свой параметрический необходимо воспользоваться "определить профиль с переменным сечением"

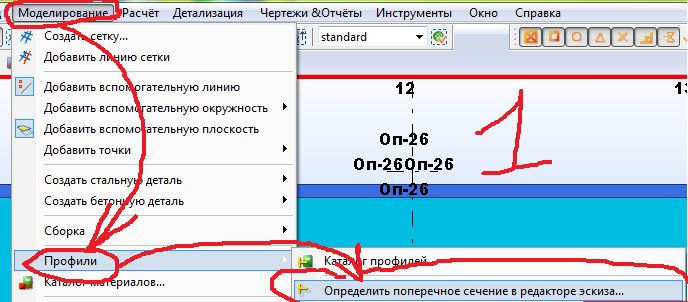

Моделирование > профили > определить профиль с переменным сечением

Сообщение **vladimir_a** » 24 фев 2012, 11:16

А если я хочу добавить на основе пластины? Поясню мне нужно заложить в материале чтобы была полоса по ГОСТ 103-2006. Вообще как это грамотно сделать?

Сообщение **Айдар** » 24 фев 2012, 11:25

1. ГОСТ 103-2006 - это обычная полоса
2. Все профили пластин итак являются параметрическими
предлагаю просто забить в свойство контурной пластины или составной балки все необходимые данные и "сохранить как" и при необходимости загружать.

vla писал(а):Как создать параметрический профиль?

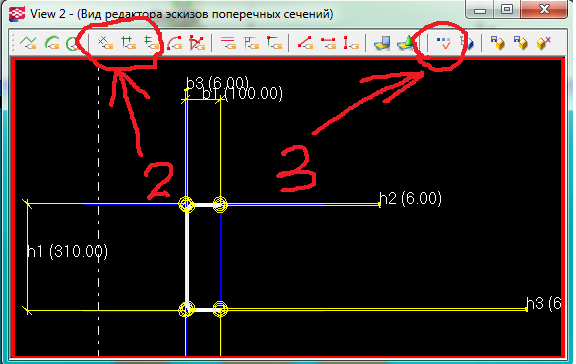

Запускаем редактор


Добавляем размер

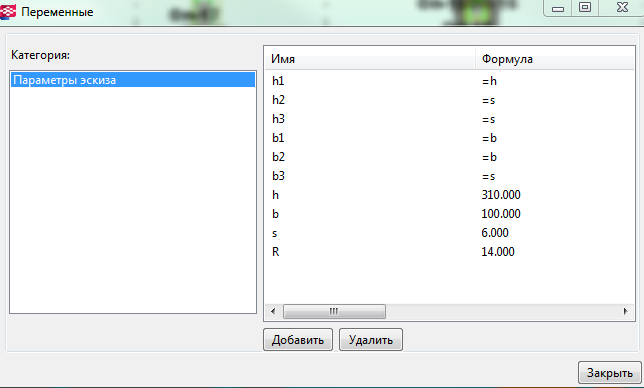

Работаем с переменными


Владимир Шнейдер писал(а):Встал вопрос с названием профилей. Например, название "гнз" в названии прямоугольной трубы наши закупщики не переваривают. Как можно массово и попроще переименовать ряд профилей в каталоге профилей?

А как Вы обозначаете такие трубы? Интересует количество символов.

Таран Д. А. писал(а):
Владимир Шнейдер писал(а):Встал вопрос с названием профилей. Например, название "гнз" в названии прямоугольной трубы наши закупщики не переваривают. Как можно массово и попроще переименовать ряд профилей в каталоге профилей?
А как Вы обозначаете такие трубы? Интересует количество символов.

обычно так: "тр."+значок прямоугольника или квадрата. понимаю, что значок не вставится, тогда можно "тр.пр.".

Я пробовал так - экспорт каталога профилей. полученный файл открывал в блокноте и правил. затем "импорт каталога". при этом все имена труб становятся нужными (я правда, не проверял, нормально ли работает точка в имени профиля), НО старые профиля также остаются. и их надо удалять по одному. хочется решить этот вопрос менее трудозатратным способом.

Оставь профиля на месте. Не меняй их. Измени просто в отчетах. Поставь условие чтобы ГНЗ отрезал и при этом же условии как и подпись вставлять любой знак

Делается за 5 минут. А вообще у вас завод свой. Дайте указания на производстве что с сегодняшнего дня труба обозначается так. Не вижу проблемы в этом.

Таран Д. А. писал(а):Оставь профиля на месте. Не меняй их. Измени просто в отчетах. Поставь условие чтобы ГНЗ отрезал и при этом же условии как и подпись вставлять любой знак Делается за 5 минут. А вообще у вас завод свой. Дайте указания на производстве что с сегодняшнего дня труба обозначается так. Не вижу проблемы в этом.

Понятно, что так можно, но тогда надо менять и в чертежах, и т.п.
Я просто хотел узнать, есть ли инструмент для быстрого редактирования каталога профилей. Похоже, что нету.
Нам просто, думаю, предстоит скоро массовая корректировка каталога под профиля и Госты, применяемые на Украине - у нас они немного разные.

Сообщение **vladimir_a** » 27 фев 2012, 18:20

Владимир Шнейдер писал(а):
Таран Д. А. писал(а):Оставь профиля на месте. Не меняй их. Измени просто в отчетах. Поставь условие чтобы ГНЗ отрезал и при этом же условии как и подпись вставлять любой знак Делается за 5 минут. А вообще у вас завод свой. Дайте указания на производстве что с сегодняшнего дня труба обозначается так. Не вижу проблемы в этом.
Понятно, что так можно, но тогда надо менять и в чертежах, и т.п.
Я просто хотел узнать, есть ли инструмент для быстрого редактирования каталога профилей. Похоже, что нету.
Нам просто, думаю, предстоит скоро массовая корректировка каталога под профиля и Госты, применяемые на Украине - у нас они немного разные.

Войди в каталог и замени названия. В чем проблема? В отчетах все равно профиль будет. Потом файл "profdb.bin" забрось в папку среды

проблема в том, что надо переименовать пару сотен профилей. поэтому и ищу способ попроще. понятно, что если его нет, то посажу человека, он за день-два все перелопатит.

vetalbrat · Сообщение **vetalbrat** » 06 мар 2012, 18:32

Может кто знает у меня такая проблема, я создаю свой профиль в каталоге профилей и всё норм работает но когда создаю новую модель его там нет как сделать чтоб созданый профиль был постоянно в среде.

Потом файл "profdb.bin" забрось в папку среды

Сообщение **vladimir_a** » 07 мар 2012, 10:13

Как вы моделируете балки с гофростенкой?

А в чем сложность то?

vetalbrat · Сообщение **vetalbrat** » 07 мар 2012, 10:37

Таран Д. А. писал(а):Потом файл "profdb.bin" забрось в папку среды

Получилось, спасибо а если я создал ещё подтип профиля его можно както перенести ато он тоже только в етой модели?


Этот же файл. Только бери его из своей модели. Он внутри проекта будет лежать.

Сообщение **vladimir_a** » 07 мар 2012, 10:41

Таран Д. А. писал(а):А в чем сложность то?

да просто хочу узнать

vetalbrat · Сообщение **vetalbrat** » 07 мар 2012, 11:29

Таран Д. А. писал(а):Этот же файл. Только бери его из своей модели. Он внутри проекта будет лежать.

Всё вышло поделюсь может кому понадобится, сначала експортировал файл из Компоненты - Эскизные профили ( файл *.eul)
потом скопировал его в папку C:\TeklaStructures\17.0\environments\ваша среда\components_sketches
и потом прописал в файл user.ini (C:\Users\vetal\AppData\Local\Tekla Structures\17.0\UserSettings) строчку с указанием пути к файлу
(rem set XS_UEL_IMPORT_FOLDER=C:\TeklaStructures\17.0\environments\KMD_RUS_V1\components_sketches)

и теперь етот файл автоматически подтягивает в новую модель

Konro · Сообщение **Konro** » 21 мар 2012, 09:00

Как можно сделать профиль спаренный, 2 швеллера в коробку?

Закупать Вам надо будет именно швеллера. Соответственно и рисовать в модели на до просто швеллера. Просто варите их.

Сообщение **Айдар** » 21 мар 2012, 10:57

Konro писал(а):Как можно сделать профиль спаренный, 2 швеллера в коробку?

так инструмент "содать сдвоенный профиль" чем не устраивает?

Konro · Сообщение **Konro** » 21 мар 2012, 11:01

При расчете как это будет воспринято - 2 рядом стоящие стойки?
А где инструмент создать сдвоенный профиль? Просто я в текле новичок, только начинаю осваивать

Сообщение **Айдар** » 21 мар 2012, 11:11

В ТС 16 версии "Инструменты--Панели инструментов--Инструменты 13 версии--Сталь"
В ТС 17 возможно добавить через "Инструменты--Настройка" найти в фильтре "спаренный профиль" в соответствующее меню!
А каким образом вы производите расчет?

Konro · Сообщение **Konro** » 21 мар 2012, 11:20

Расчет пока в планах. Сейчас работаю Автокад+Лира, думаю переходить в Текла+Робот. Просто вижу если просто приставить швеллер к швеллеру расчетная схема получает 2 стержня.

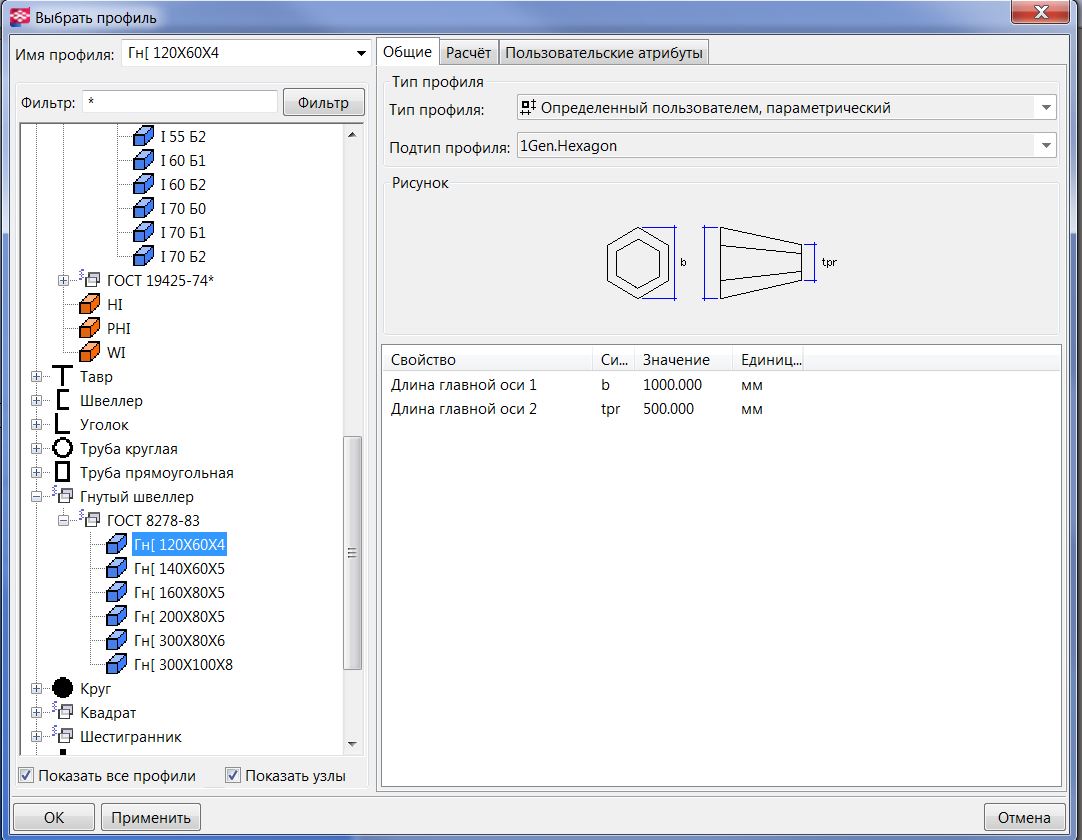

Всем привет! Вопрос у меня вот какой: мне нужно создать гнутый швеллер по ГОСТ 8278-83 250х125х6.
1. Я его создал при помощи редактора. назвал его GNUTIK
2. Теперь мне нужно чтобы он у меня отобразился в спецификации как "гн. швел. 250х125х6" ГОСТ 8278-83. Как это сделать? и можно ли?
просто в среде КМД_РУС нет его в базе

Дмитрий писал(а):Всем привет! Вопрос у меня вот какой: мне нужно создать гнутый швеллер по ГОСТ 8278-83 250х125х6.
1. Я его создал при помощи редактора. назвал его GNUTIK
2. Теперь мне нужно чтобы он у меня отобразился в спецификации как "гн. швел. 250х125х6" ГОСТ 8278-83. Как это сделать? и можно ли?
просто в среде КМД_РУС нет его в базе

1.Моделирование/Профили/Каталог профилей
2. Ваш профиль будет в каталоге ДРУГИЕ (внизу) оранжевого цвета.
3. Выбрать его
4. Правой кнопкой в свойствах добавить профиль
5. Создастся профиль синего цвета с фиксированными параметрами

Сообщение **djynar** » 25 июл 2012, 06:33

Konro писал(а):Расчет пока в планах. Сейчас работаю Автокад+Лира, думаю переходить в Текла+Робот. Просто вижу если просто приставить швеллер к швеллеру расчетная схема получает 2 стержня.

При помощи инструмента "спаренный профиль" так же в расчетной схеме получается 2 стержня.как это победить не понятно?

zalex · Сообщение **zalex** » 10 мар 2013, 19:42

А как создать профиль Шарик, только маленького диаметра, а то при использовании стандартного профиля SPHERE при диаметре допустим 8 мм вместо нормального отображения шарика, отображается не поймешь что? И как, допустим, тот же профиль созданный в автокаде, вставить в модель и прикрутить его к каталогу профилей? При попытке импортировать как опорные линии шарик вставляется огромного размера и нормально отображается, при попытке импортировать его в другом варианте (не помню названия переключателя) получается черт-те что

Зачем вам шарик в программе для КМД? это же не машиностроение...

Сообщение **pdimav** » 11 мар 2013, 08:30

Доброе утро, Текловцам.
А кто нибудь знает как создаются профиля посредством файлов с расширением *.clb ?
Какой прогой это редактируется! ..не думаю, что руками:)
Очень нужно, помогите!

zalex писал(а):А как создать профиль Шарик, только маленького диаметра, а то при использовании стандартного профиля SPHERE при диаметре допустим 8 мм вместо нормального отображения шарика, отображается не поймешь что? И как, допустим, тот же профиль созданный в автокаде, вставить в модель и прикрутить его к каталогу профилей? При попытке импортировать как опорные линии шарик вставляется огромного размера и нормально отображается, при попытке импортировать его в другом варианте (не помню названия переключателя) получается черт-те что

Надо уввеличить дискретность отображения.

pdimav писал(а):Доброе утро, Текловцам.
А кто нибудь знает как создаются профиля посредством файлов с расширением *.clb ?
Какой прогой это редактируется! ..не думаю, что руками:)
Очень нужно, помогите!

Тебе они не нужны. Пользовательские параметрические профиля создаются в редакторе профилей- где ему и положено создаваться. Создание переменных по вертикали горизонтали длине. Все почти так же как и в редакторе компонентов.

Сообщение **pdimav** » 11 мар 2013, 10:05

Таран Д. А. писал(а):
pdimav писал(а):Доброе утро, Текловцам.
А кто нибудь знает как создаются профиля посредством файлов с расширением *.clb ?
Какой прогой это редактируется! ..не думаю, что руками:)
Очень нужно, помогите!
Тебе они не нужны. Пользовательские параметрические профиля создаются в редакторе профилей- где ему и положено создаваться. Создание переменных по вертикали горизонтали длине. Все почти так же как и в редакторе компонентов.

Если иметь пользовательские параметрические профиля созданные посредством редактора..то они:
1. Долго импортируются при создании новых моделей. (Параметрические профили прописанные с помощью файлов *.clb этим не грешат)..соответственно модель создается "долго".

Ну и для понимания процесса!...Ведь некоторые подразделения создаются для себя профиля этим путем.

Сообщение **ENGINEER** » 22 май 2013, 14:02

импорт профиля с одной среды в другую, не импортируется в чем секрет ?

avdjuhin · Сообщение **avdjuhin** » 30 авг 2013, 11:21

проблема с отображением гнутого швеллера, вместо него отображается какая то другая фигня

Сообщение **Илья** » 31 авг 2013, 14:07

avdjuhin писал(а):проблема с отображением гнутого швеллера, вместо него отображается какая то другая фигня

Привет, Коль. Там все просто. Тебе необходимо зайти в каталог профилей и сменить подтип профиля с "1Gen.Hexagon" на "BN". Если данного профиля нет, его нужно импортировать.

Евгений

Здравствуйте,подскажите как создать компонент подобный сварному двутавру,чтобы длина зависела от заданного положения точек.
P.s создал компонент из 2х сваренных швеллеров длиной 3000 ,указываю положение 6000,в итоге точку перемещает на 6000 ,а длина остается 3000

Сообщение **Alex** » 04 окт 2013, 10:07

пример во вложении

Евгений

т.е. длинна балки зависит от параметров P1,P2,P3 ??????

Сообщение **Alex** » 04 окт 2013, 13:11

Крайние точки деталей привязывайте к плоскости компонента.

Евгений

спасибо,все получилось,я как раз этой привязки и не заметил.

Сообщение **PPS** » 15 окт 2013, 12:53

При создании собственных профилей заметил странную вещь. Если профиль типа швеллера назвать "ТТТ 150х50х5" все в порядке с работой, а если "ТТ 150х50х5", то при работе с мини-панелью - вращение или точка относительно плоскости сечения, то программа в сечении изменяет все "х" на "Х" и соотв. не знает что это за профиль.
Думаю перевести все на "Х" и забыть. Или есть другие мнения.

YouTube · Сообщение **CuPo>I<a** » 15 окт 2013, 13:19

Есть. Снести ср1. Это глюк мини-панели

Сообщение **Danila_ZLT** » 15 окт 2013, 13:26

Поставить sr2(sr3) или удалить sr1

Сообщение **PPS** » 16 окт 2013, 17:59

CuPo>I<a писал(а):Есть. Снести ср1. Это глюк мини-панели

Danila_ZLT писал(а):Поставить sr2(sr3) или удалить sr1

А какие еще баги-глюки SR1 Вы обнаружили или знаете?
и что вообще sr1 исправляло по-сравнению с 0?

YouTube · Сообщение **CuPo>I<a** » 16 окт 2013, 20:59

Самый большой подарок - мини-панель. Базу данных профилей даже корректировали - убирали строчные буквы.Было еще что-то по мелочяям, но не помню уже...

Сообщение **Danila_ZLT** » 17 окт 2013, 05:32

PPS писал(а):
CuPo>I<a писал(а):Есть. Снести ср1. Это глюк мини-панели

Danila_ZLT писал(а):Поставить sr2(sr3) или удалить sr1
А какие еще баги-глюки SR1 Вы обнаружили или знаете?
и что вообще sr1 исправляло по-сравнению с 0?

Поставте SR2(SR3) и забудте про SR1, очень уж неудачный он.

Снежана

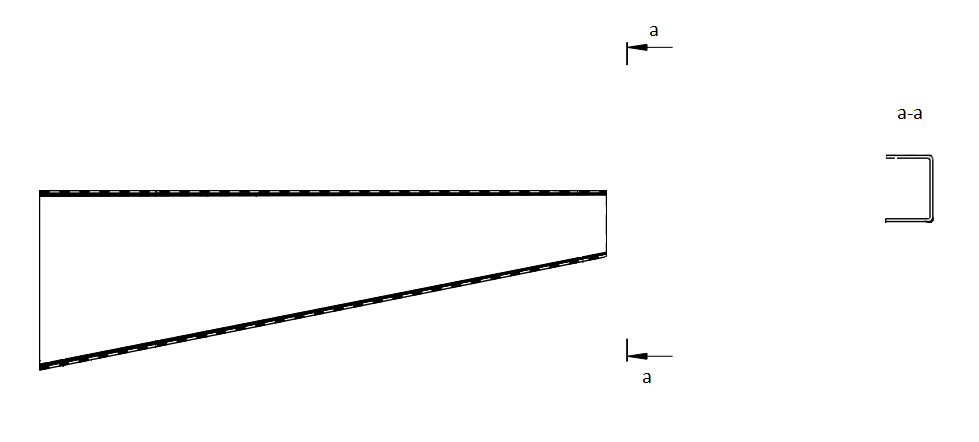

Как создать деталь переменного сечения?

Yuzer · Сообщение **Yuzer** » 10 окт 2016, 11:42

Снежана писал(а):Как создать деталь переменного сечения?

Открыть онлайн справку. Вбить в поисковик справки "профиль переменного сечения". Открыть первую ссылку.

https://teklastructures.support.tekla.c ... 0%B8%D1%8F

Flamderwinght

С профилем Балок различного типа в принципе всё понятно. Но вот закралась у меня мысль создать параметрический реш. настил. Да так, чтобы реально менялись толщины полос, высота, шаг ячейки и пр. И удобнее всего это сделать через пластину. Но вот в чём прикол. Раньше рисовал контурной пластиной, тупо менял плотность на нужную, высоту отбивал толщиной пластины. Получается нормально. Но хотелось бы уже чтоб было чётко и красиво. Вопрос - можно ли сделать такой профиль в принципе и если да, то подскажите где можно почитать, объясните или хотя бы направьте в нужную сторону. Спасибо)

Сообщение **vladimir_a** » 06 дек 2016, 10:29

Снежана писал(а):Как создать деталь переменного сечения?

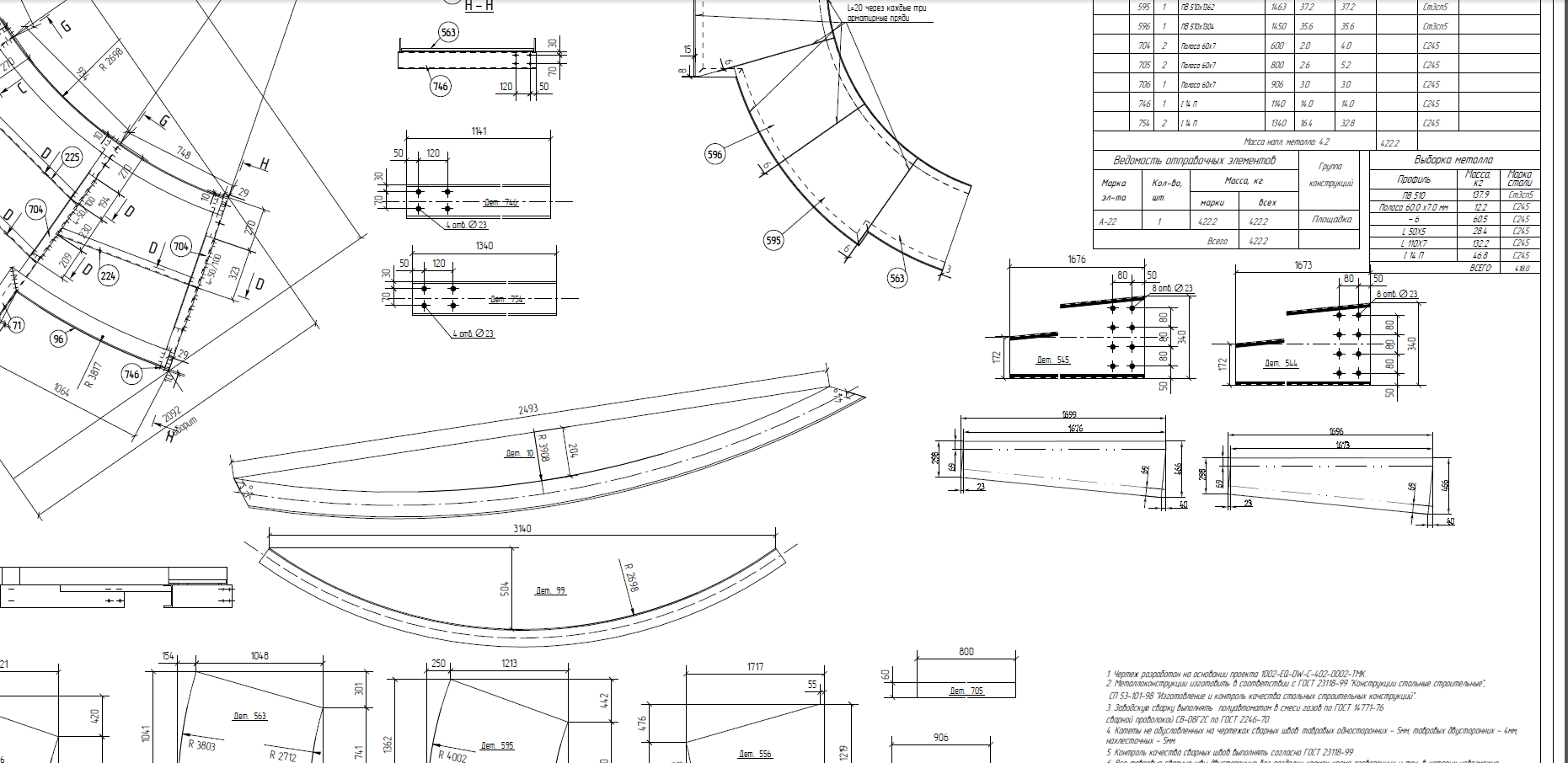

Я делал такой как-то

Сообщение **vladimir_a** » 06 дек 2016, 11:44

Flamderwinght писал(а):С профилем Балок различного типа в принципе всё понятно. Но вот закралась у меня мысль создать параметрический реш. настил. Да так, чтобы реально менялись толщины полос, высота, шаг ячейки и пр. И удобнее всего это сделать через пластину. Но вот в чём прикол. Раньше рисовал контурной пластиной, тупо менял плотность на нужную, высоту отбивал толщиной пластины. Получается нормально. Но хотелось бы уже чтоб было чётко и красиво. Вопрос - можно ли сделать такой профиль в принципе и если да, то подскажите где можно почитать, объясните или хотя бы направьте в нужную сторону. Спасибо)

делаешь компонентом деталь. и потом параметры записываешь через условие " if .... then .... else .... endif"

Flamderwinght

vladimir_a писал(а):
Flamderwinght писал(а):С профилем Балок различного типа в принципе всё понятно. Но вот закралась у меня мысль создать параметрический реш. настил. Да так, чтобы реально менялись толщины полос, высота, шаг ячейки и пр. И удобнее всего это сделать через пластину. Но вот в чём прикол. Раньше рисовал контурной пластиной, тупо менял плотность на нужную, высоту отбивал толщиной пластины. Получается нормально. Но хотелось бы уже чтоб было чётко и красиво. Вопрос - можно ли сделать такой профиль в принципе и если да, то подскажите где можно почитать, объясните или хотя бы направьте в нужную сторону. Спасибо)
делаешь компонентом деталь. и потом параметры записываешь через условие " if .... then .... else .... endif"

Ну вот я уже так и подумал, что иначе никак)

ak4 · Сообщение **ak4** » 16 ноя 2017, 08:48

Подскажите, а как создать свой профиль для контурной пластины или как просто переименовать имеющийся "PL"?

Тимур703

Здравствуйте. Вопрос - создал каталог профилей по ГОСТ 26020-83 (широкополочные), при импорте заменяет профиля по СТО АСЧМ (широкополочные). как импортировать, так чтобы было два госта, со своими профилями. Спасибо

Сообщение **meart** » 15 июн 2018, 09:03

Тимур703 писал(а): 05 июн 2018, 20:35 Здравствуйте. Вопрос - создал каталог профилей по ГОСТ 26020-83 (широкополочные), при импорте заменяет профиля по СТО АСЧМ (широкополочные). как импортировать, так чтобы было два госта, со своими профилями. Спасибо

Названия / имена профилей должны быть уникальными для каталога. Не может быть два профиля "40Ш1" и "40Ш1".

psyakunin2203@yandex.ru

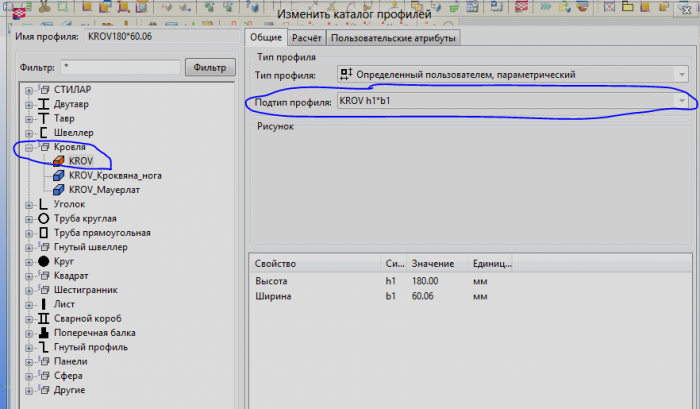

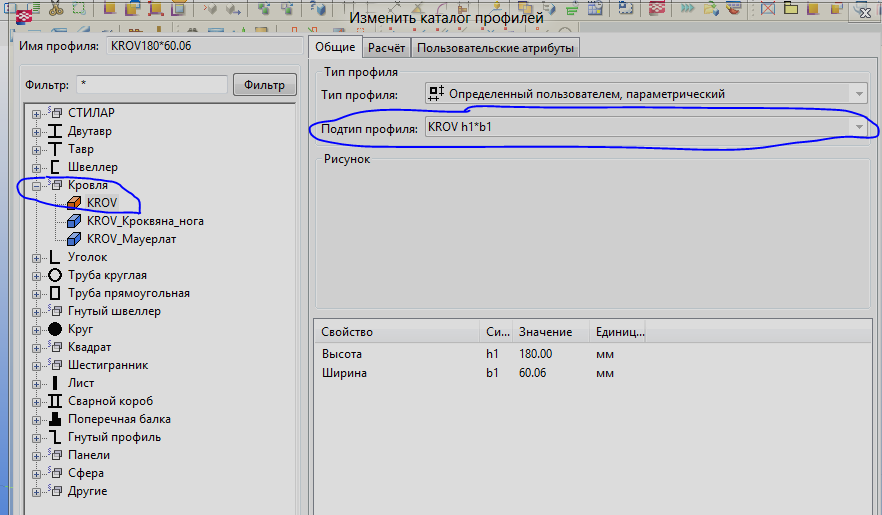

Как изменить значок в спецификации для параметрического профиля

yugayvs · Сообщение **yugayvs** » 14 июн 2019, 15:44

Мне сторонние люди сделали модель в TEKLA и прислали по почте. при создании отчета не читаются сечения профилей (значения "0"). Можно ли как-то это исправить?

Montag · Сообщение **Montag** » 14 июн 2019, 21:57

yugayvs писал(а): 14 июн 2019, 15:44 Мне сторонние люди сделали модель в TEKLA и прислали по почте. при создании отчета не читаются сечения профилей (значения "0"). Можно ли как-то это исправить?

А сами профиля отображаются?

serega31 · Сообщение **serega31** » 18 фев 2025, 11:23

День добрый
может кто помочь найти
Профиль с10-1000-0.7
в формате profdb.bin. или в другом

serega31 писал(а): 18 фев 2025, 11:23 День добрый
может кто помочь найти
Профиль с10-1000-0.7
в формате profdb.bin. или в другом

Проше всего загрузить DWG поперечного сечения

Jayyy · Сообщение **Jayyy** » 17 мар 2025, 11:45

Здравствуйте!

Подскажите, как можно получить список профилей с их родительскими элементами?
Есть LibraryProfileItem, однако хотел бы получить ещё и всю структуру до него, условно "Двутавр-ГОСТ ХХХ-Профиль"
