Техническая спецификация металлопроката добавлена в Tekla Structures

[Таран Д. А.]

Техническая спецификация металлопроката добавлена в Tekla Structures (для КМ).
Плагин доступен на нашем сайте по ссылке http://self.topengineer.ru/Setup.exe
Устанавливается на любые версии Tekla Structures v19.1 и выше.
Запустить плагин можно в трее (около часов).
Правой кнопкой на значке topengineer updater.
При установке не забываем отключать брендмауер и антивирус.

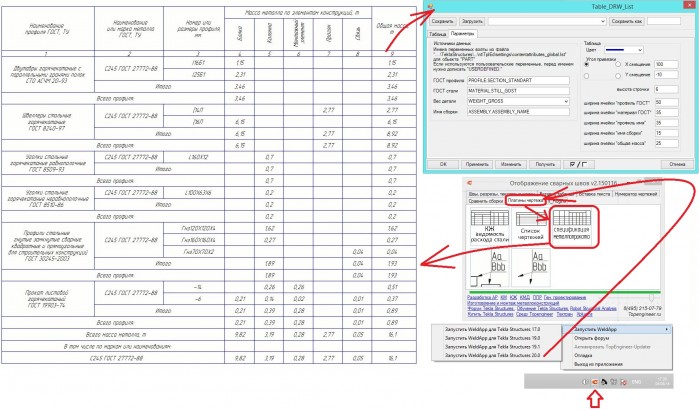

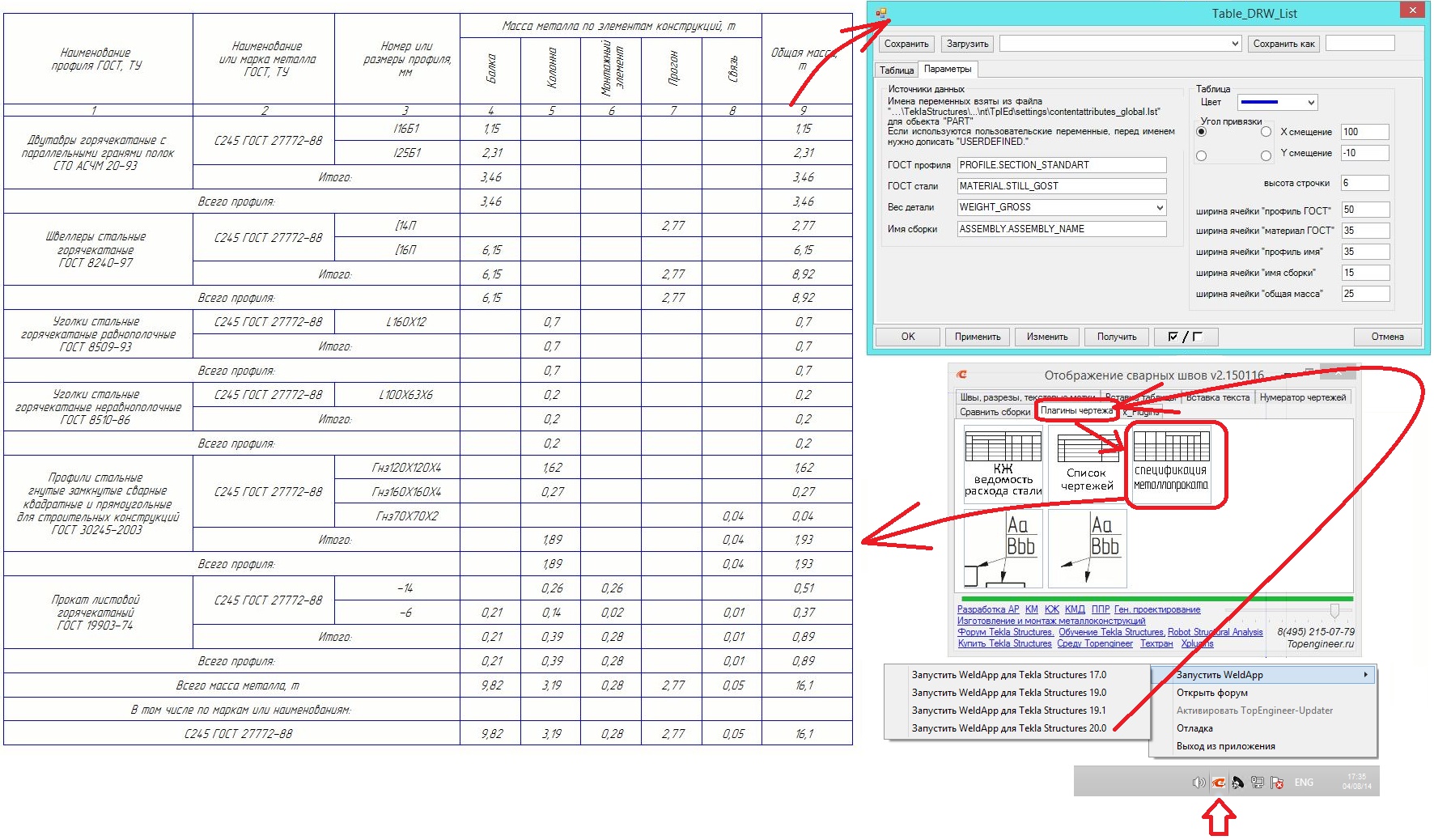

Плагин вставляется нажатием кнопки внутри чертежа Tekla Structures.
Настройки таблицы производятся двойным нажатием на ней.
Выслушаем предложения по улучшению и прочим доработкам плагина.
Писать сюда.


[teandrey89]

Спасибо!

[AndrejjerdnA]

Все здорово!

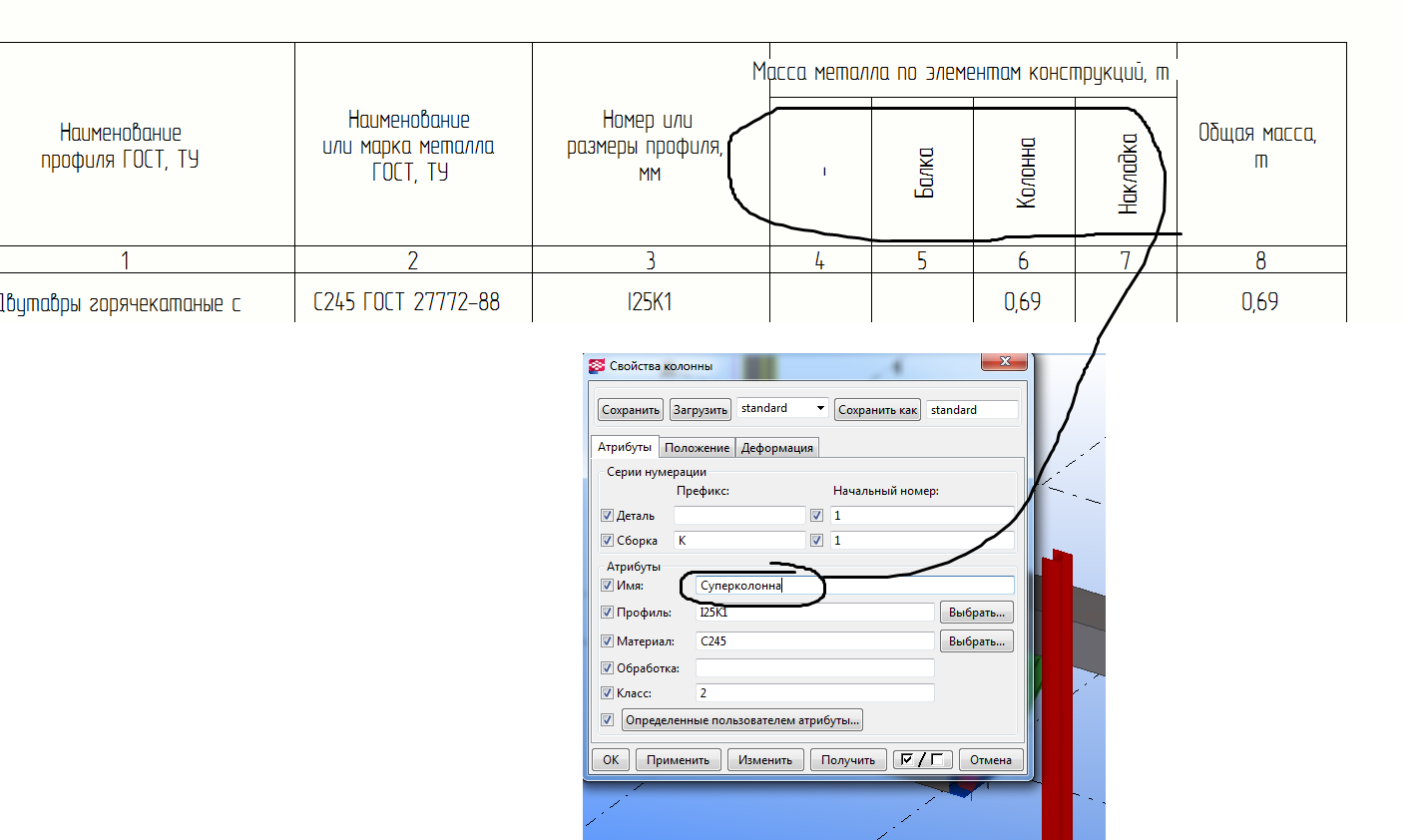

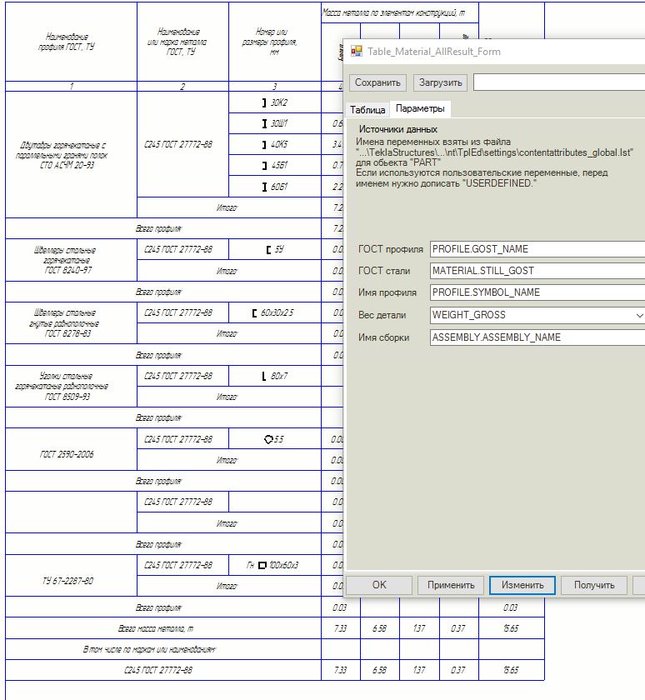

Только немного не понял, как назначить произвольные названия для разделения по типам элементов. При редактировании имени ничего не меняется.

[sfera04]

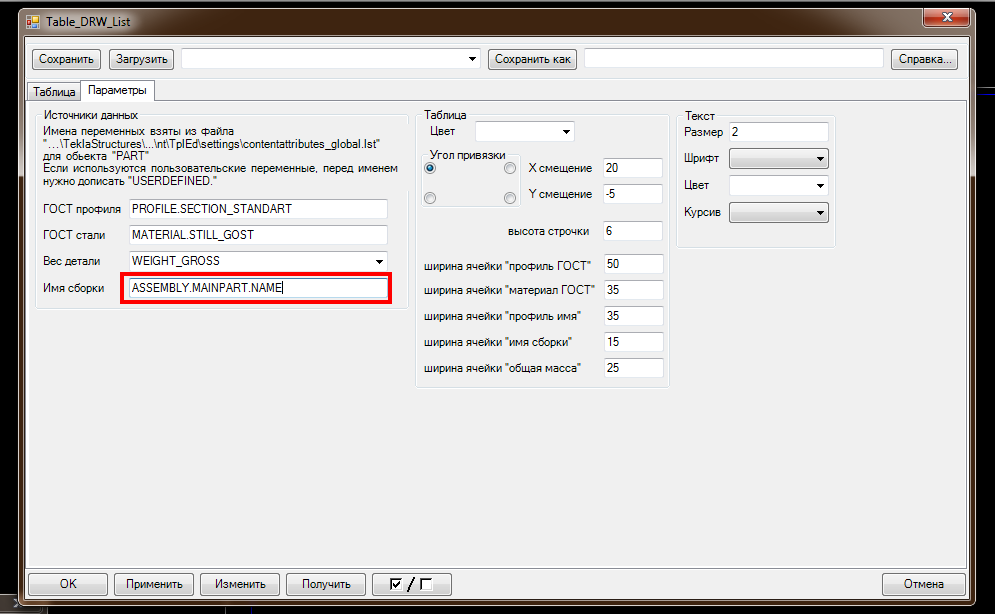

Имя берется из свойств сборки.

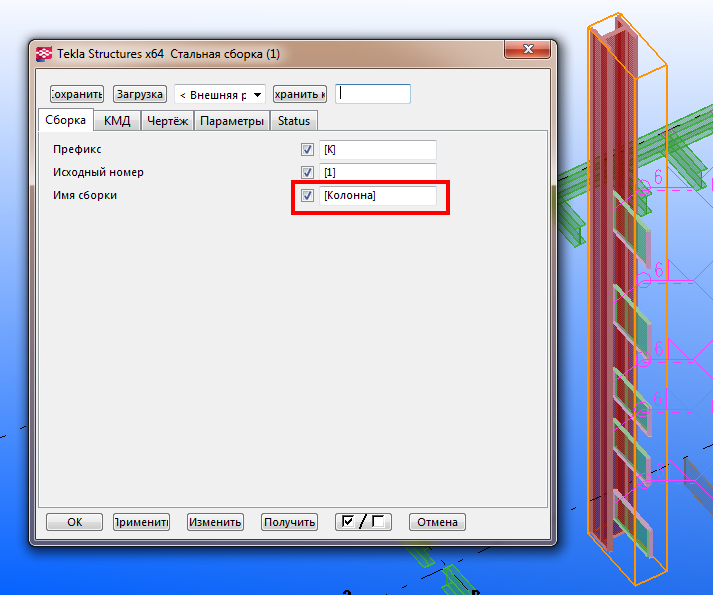

Если нужно чтобы бралось имя главной детали сборки (там где у вас написано "суперколонна")
то нужно использовать переменную "ASSEMBLY.MAINPART.NAME"

[DrBianko]

Все здорово!
Только немного не понял, как назначить произвольные названия для разделения по типам элементов. При редактировании имени ничего не меняется.

Перенумеруй и зайди в чертеж

[CuPo>I<a]

...Выслушаем предложения по улучшению и прочим доработкам плагина...

с математикой проблемы.

[Trubuilder]

Считает неправильно. Не все элементы попадают в спецификацию.

[DrBianko]

Что считается не правильно? Какие элементы не попадают в спецификацию?)

[Danila_ZLT]

Что считается не правильно?

Три цифорки в уме сложить уже не можем??? Несолидно как-то...

[DrBianko]

Что считается не правильно?

Три цифорки в уме сложить уже не можем??? Несолидно как-то...

Конструктивный ответ.
По делу исправили уже ошибку по листам и уголкам.

[DrBianko]

[CuPo>I<a]

Исправили......эххххх....и снова проблемы с математикой
Все-все...больше не буду

[Таран Д. А.]

Исправили......эххххх....и снова проблемы с математикой
Все-все...больше не буду

В смысле ты округление? Там сотые килограмма. Реально в КМ это не имеет смысла. Но добавить округление можно.

[Artiom]

Доброго времени суток! Такого рода вопрос... Добавил в каталог профилей свои профили а точней гофро-балки. При составлении технической спецификации металла хотелось бы вывести в первой колонке информацию Балки двутавровые гофрированные облегченные ТУ У В.2.6-28.1-30653953-007:2007. Информацию ТУ У В.2.6-28.1-30653953-007:2007 вбил в поле ГОСТ, ТУ (SECTION_STANDART). Куда вводить ,,Балки двутавровые гофрированные облегченные". За ранее благодарю!

[CagoBukoB]

Техническая спецификация металлопроката добавлена в Tekla Structures (для КМ).
Плагин доступен на нашем сайте по ссылке http://self.topengineer.ru/Setup.exe
Устанавливается на любые версии Tekla Structures v19.1 и выше.
Запустить плагин можно в трее (около часов).
Правой кнопкой на значке topengineer updater.
При установке не забываем отключать брендмауер и антивирус.
Плагин вставляется нажатием кнопки внутри чертежа Tekla Structures.
Настройки таблицы производятся двойным нажатием на ней.
Выслушаем предложения по улучшению и прочим доработкам плагина.
Писать сюда.


Добрый день! скажите, пожалуйста, данный плагин платный или бесплатный?

[Olegrussia]

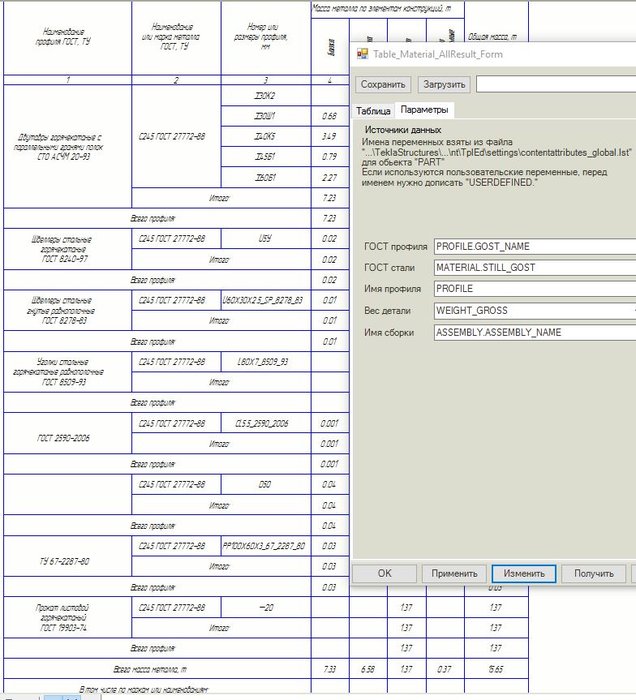

У меня тоже проблема с математикой... Если сложить то, что написано по маркам, то совпадает с запросом центра тяжести, но всего металла пишет меньше. Причем постоянно такая ситуация.

[swensson]

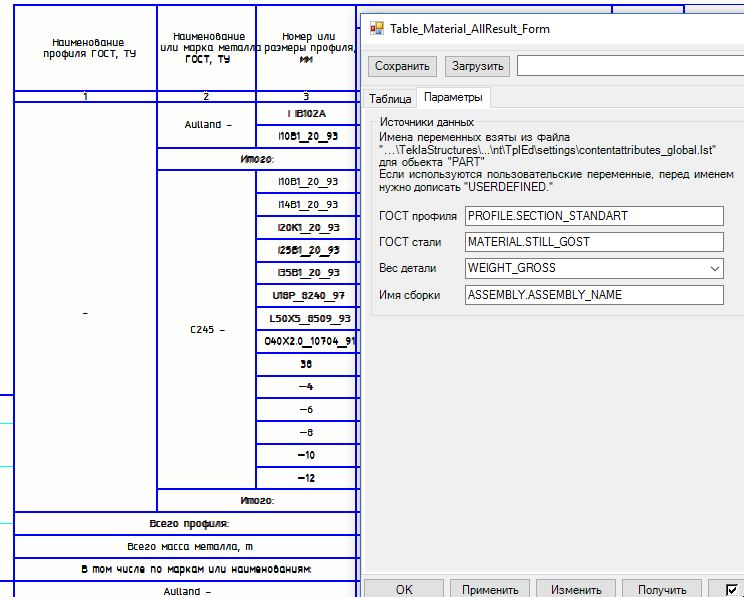

При использовании плагина weldApp "Техническая спецификация стали" вставляет таблицу с данными со всей модели. Вопрос как сделать так чтобы данные брались только с текущего вида?

[Olegrussia]

Вставляется таблица с того что на чертеже. Отфильтруйте вид и ВУАЛЯ!

[DrBianko]

Никак, такой возможности нету пока

[Olegrussia]

да ладно. Через фильтр нормально все делается

[swensson]

в том то и дело что через фильтр чертежа или вида не делается. А убирая галочки в таблице не удобно потому что приходится по разному называть конструкции.

[Zezza]

да ладно. Через фильтр нормально все делается

Точно ничего не путаете? Я этот макрос использую только для того, чтобы отловить то, чего есть в модели, но скрыл на виде со спецификацией.

[swensson]

Небольшая просьба к создателю плагина "КМ технической спецификации стали". Так как по нашим нормам (Республика Беларусь) требуется чтобы в ТСС строки таблицы имели 1% на швы, а итоговая строка 1% на швы и 3% на разработку КМД, поэтому

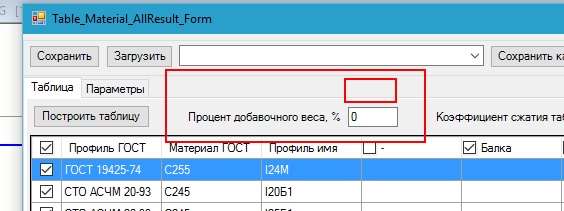

прошу добавить процент добавочного веса отдельно на итоговую строку. Спасибо.

[Real_Steel]

а как корректно занести просечку, рифленку или тот же бустил в эту ТСМ?? У нас вес м2 такого листа регулируется его плотностью и , соответственно, марка стали идет с индексом С235R4 - риф. ст. 4. Как потом откинуть последние два символа, а главное, что оно просуммировалось с другим, обычным, С235? или вы как то по-другому моделите такие настилы?

[Che]

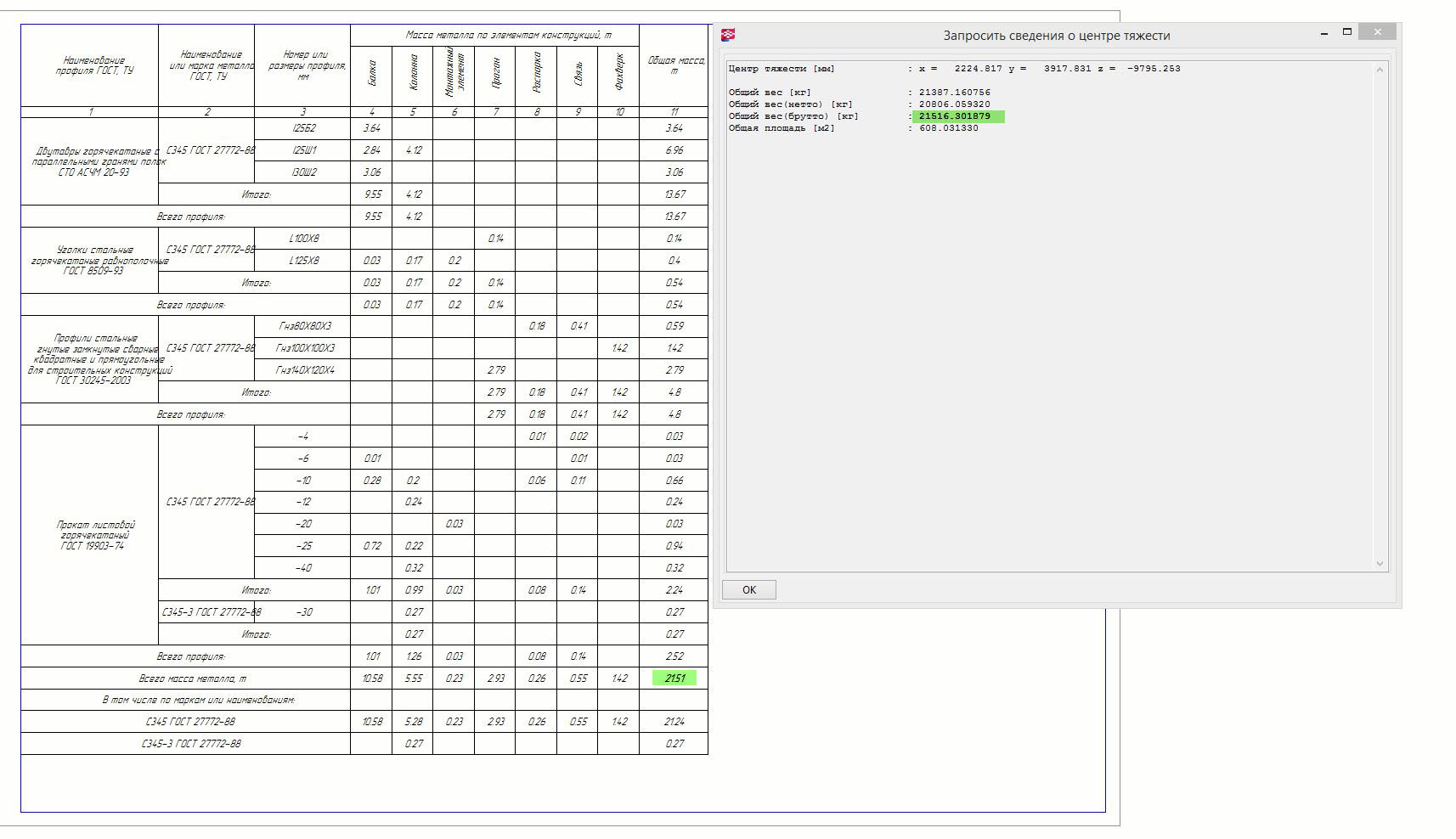

Добрый день. Кто может объяснить мне почему вес НЕТТО больше, чем вес БРУТТО.
При выборе в ТСМ параметра WEIGHT_NET увеличивается вес профилей, а вес листов уменьшается. При изменении его на WEIGHT_GROSS уменьшается вес профилей и увеличивается вес листов.
При запросе в текле "Центр тяжести" вес НЕТТО оказывается большим.
Я предполагаю что это возникает из-за использования команды подгонки профилей, я прав?
И как в таком случае поступить и получить действительно вес заготовок профилей и листов?

[Real_Steel]

Форум мертвый

[meart]

Форум мертвый

но как же так!?

[Таран Д. А.]

Поставил в очередь. Ребята не все так быстро. Сей час программисты делают 3 новых плагина они крайне полезны пока все силы направленны на них.

[Obelus]

Небольшая просьба к создателю плагина "КМ технической спецификации стали". Так как по нашим нормам (Республика Беларусь) требуется чтобы в ТСС строки таблицы имели 1% на швы, а итоговая строка 1% на швы и 3% на разработку КМД, поэтому
прошу добавить процент добавочного веса отдельно на итоговую строку. Спасибо.

Если ещё актуально (слышал в Белоруссии нормы на еврокод заменили) пришлите документ в котором показано в какой именно строке это учитывать.

[swensson]

Ещё как актуально. Нормы оформления остались без изменения. См. п.8.4.
http://tmet.by/attachments/article/28/% ... %D0%9C.pdf
Нужно всего то сделать добавочный вес отдельно на итоговую строкую. см. сообщение выше. Спасибо.

[Obelus]

Ещё как актуально. Нормы оформления остались без изменения. См. п.8.4.
http://tmet.by/attachments/article/28/% ... %D0%9C.pdf
Нужно всего то сделать добавочный вес отдельно на итоговую строкую. см. сообщение выше. Спасибо.

Всё уже почти готово, осталось определиться в том что вы называете итоговой строкой)
На мой программистский взгляд тут их 3 вида и один столбец:


То что вы используете слово «итоговая» указывает на строку «Итого», но вероятно вы имеете ввиду строку «Всего масса металла», подытоживающую всю таблицу.
Также что делать с людьми которые любят сложить все строки и сравнить с «итоговой»? Мои коллеги предлагают добавить строку «Масса с учётом наплавки и раскроя».
Какие значения выводить в строках «В том числе по маркам или наименованиям»? Сейчас их сумма соответствует строке «Всего масса металла».

[CuPo>I<a]

Obelus, извините, конечно, но это уже не смешно. 100 раз уже намекали, чтобы Вы математику подтянули в своих программах....сначала округляем, потом складываем.

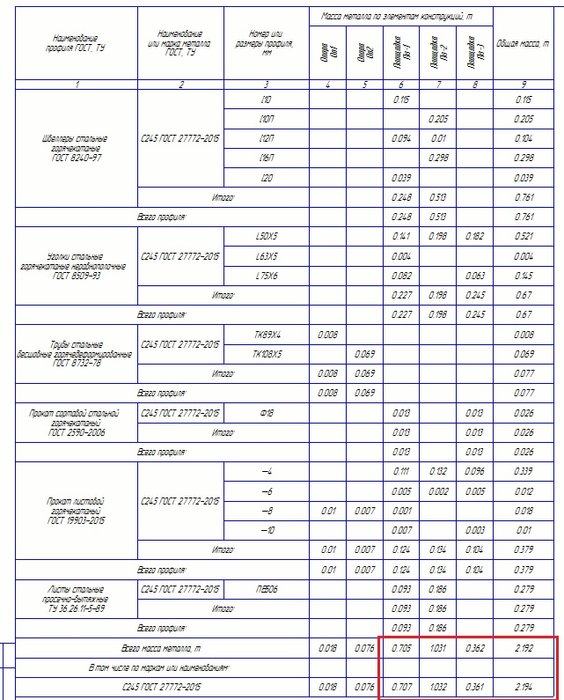

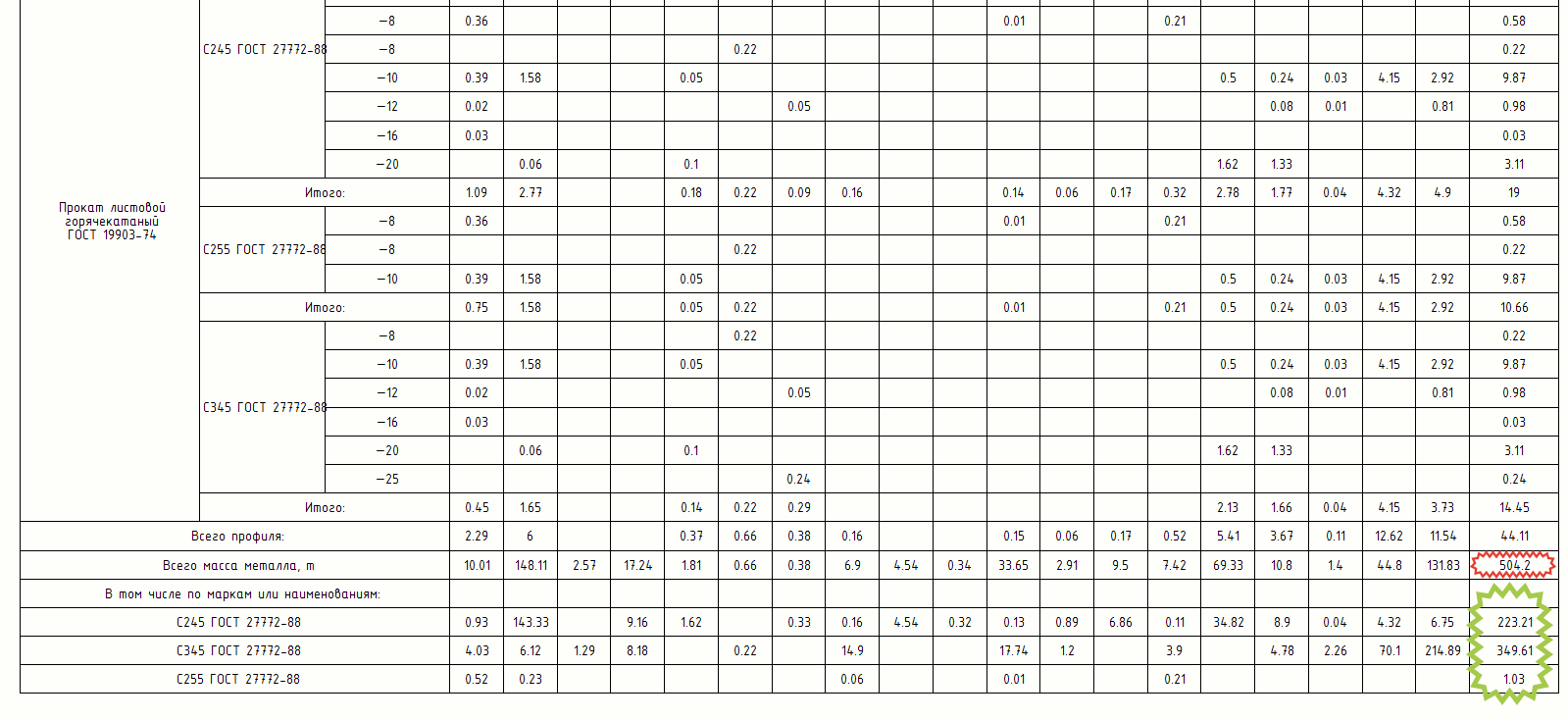

3,64+2,84+3,06=9,54

[Obelus]

Obelus, извините, конечно, но это уже не смешно. 100 раз уже намекали, чтобы Вы математику подтянули в своих программах....сначала округляем, потом складываем.
3,64+2,84+3,06=9,54

Это скриншот 2015 года из сообщения выше и плагин делался до моего прихода, сейчас проверю, возможно это уже исправлено, если нет — я поправлю.

[swensson]

Ещё как актуально. Нормы оформления остались без изменения. См. п.8.4.
http://tmet.by/attachments/article/28/% ... %D0%9C.pdf
Нужно всего то сделать добавочный вес отдельно на итоговую строкую. см. сообщение выше. Спасибо.

Всё уже почти готово, осталось определиться в том что вы называете итоговой строкой)
На мой программистский взгляд тут их 3 вида и один столбец:
То что вы используете слово «итоговая» указывает на строку «Итого», но вероятно вы имеете ввиду строку «Всего масса металла», подытоживающую всю таблицу.
Также что делать с людьми которые любят сложить все строки и сравнить с «итоговой»? Мои коллеги предлагают добавить строку «Масса с учётом наплавки и раскроя».
Какие значения выводить в строках «В том числе по маркам или наименованиям»? Сейчас их сумма соответствует строке «Всего масса металла».

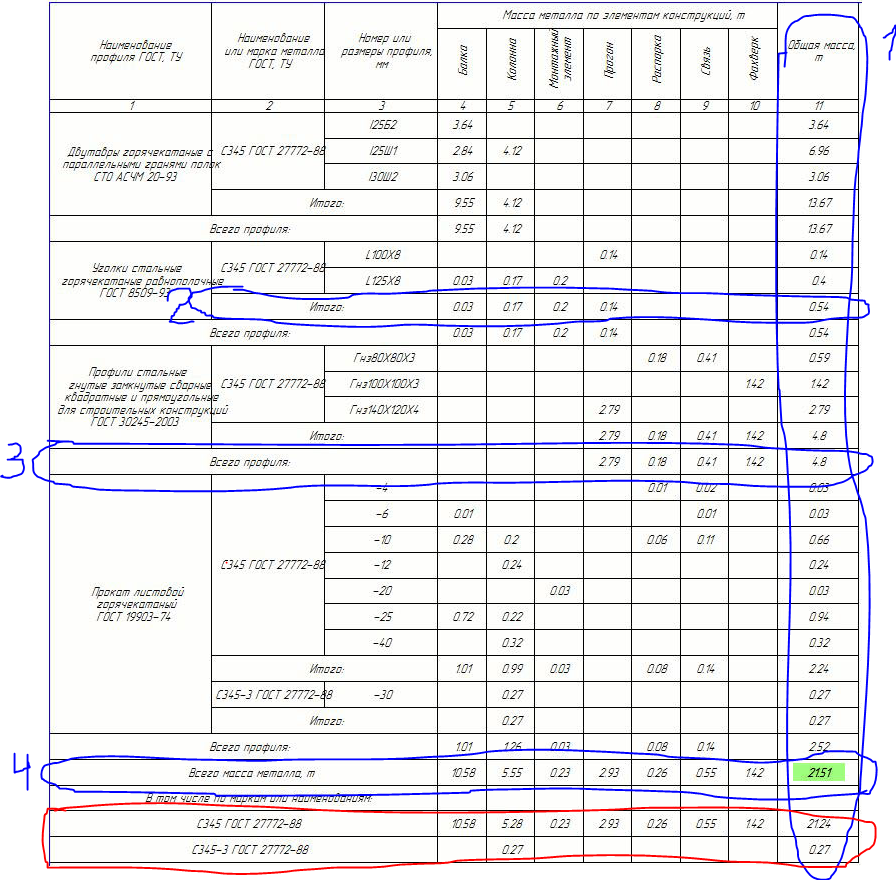

Посмотрите пожалуйста "Приложение Б (обязательное)" в том документе на какой я сослался и ваши коллеги правы Итоговая строка в самом конце таблицы "Масса конструкций (К=1,0403).

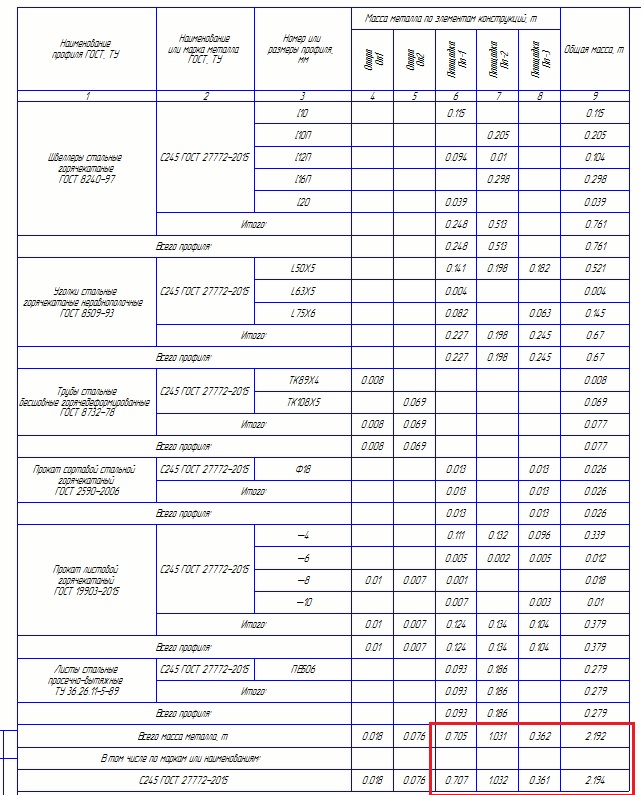

На вашей картинке строка "4", а в самом конце таблицы нужна таже итоговая строка по столбцам, но уже с 1 % на сварку и с 3% на раскрой.
Поэтому в идеале как мне эта таблица видится, нужно вводить два значения - процент на сварку и на раскрой, потому что требования у заказчиков разные и частенько приходится играть значениями:
если 0 и 0 - таблица выдаст чистый вес, впринципе итоговая строка тут не нужна;
0 и 4,03 - таблица выдаст чистый вес, а итоговая строка даст необходимый коэффициент K=1,0403
1 и 3 - вся таблица будет учитывать 1% на сварку, а итоговая строка 1% на сварку и 3% на раскрой.

[Obelus]

Obelus, извините, конечно, но это уже не смешно. 100 раз уже намекали, чтобы Вы математику подтянули в своих программах....сначала округляем, потом складываем.
3,64+2,84+3,06=9,54

Вроде все косяки поправил.

Посмотрите пожалуйста "Приложение Б (обязательное)" в том документе на какой я сослался и ваши коллеги правы Итоговая строка в самом конце таблицы "Масса конструкций (К=1,0403).
На вашей картинке строка "4", а в самом конце таблицы нужна таже итоговая строка по столбцам, но уже с 1 % на сварку и с 3% на раскрой.
Поэтому в идеале как мне эта таблица видится, нужно вводить два значения - процент на сварку и на раскрой, потому что требования у заказчиков разные и частенько приходится играть значениями:
если 0 и 0 - таблица выдаст чистый вес, впринципе итоговая строка тут не нужна;
0 и 4,03 - таблица выдаст чистый вес, а итоговая строка даст необходимый коэффициент K=1,0403
1 и 3 - вся таблица будет учитывать 1% на сварку, а итоговая строка 1% на сварку и 3% на раскрой.

Примерно так и сделал, можете обновить, потестить.

[swensson]

Благодарю!

[Trubuilder]

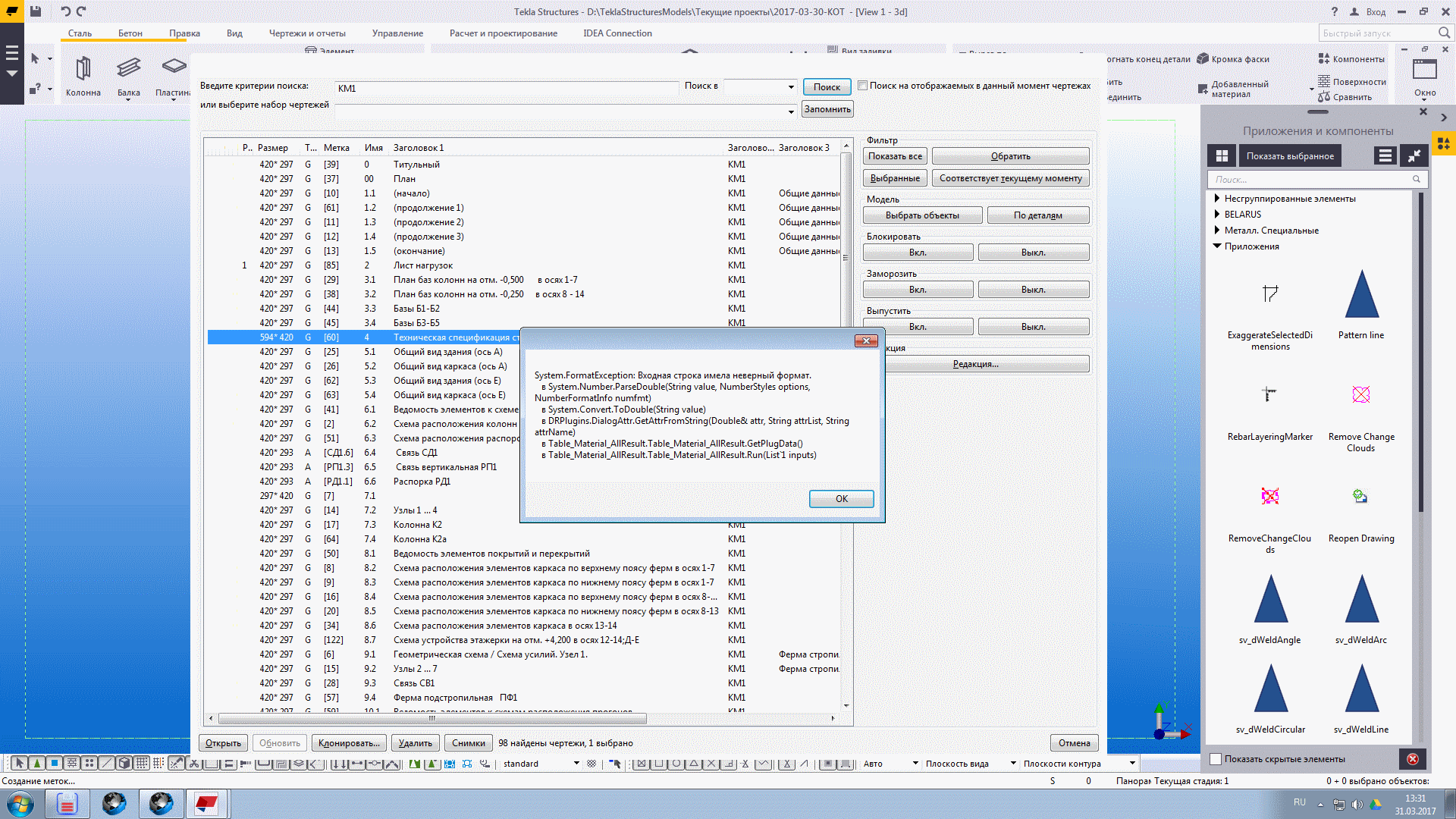

Здравствуйте. Что-то случилось с Технической спецификацией. При активированной WeldApp при попытке открыть спецификацию, Текла виснит. При неактивированном - открывает, но все значения в спецификации зачеркнуты.

[swensson]

Здравствуйте. Что-то случилось с Технической спецификацией. При активированной WeldApp при попытке открыть спецификацию, Текла виснит. При неактивированном - открывает, но все значения в спецификации зачеркнуты.

Таже хрень. кликаешь по спецификации - текла зависает намертво. Через диспетчер закрываешь процесс "текла" - появляется искомая форма свойств спецификации, отказываешся от завершения процесса и работаешь дальше, что тут не то. Наведите порядок!

[Таран Д. А.]

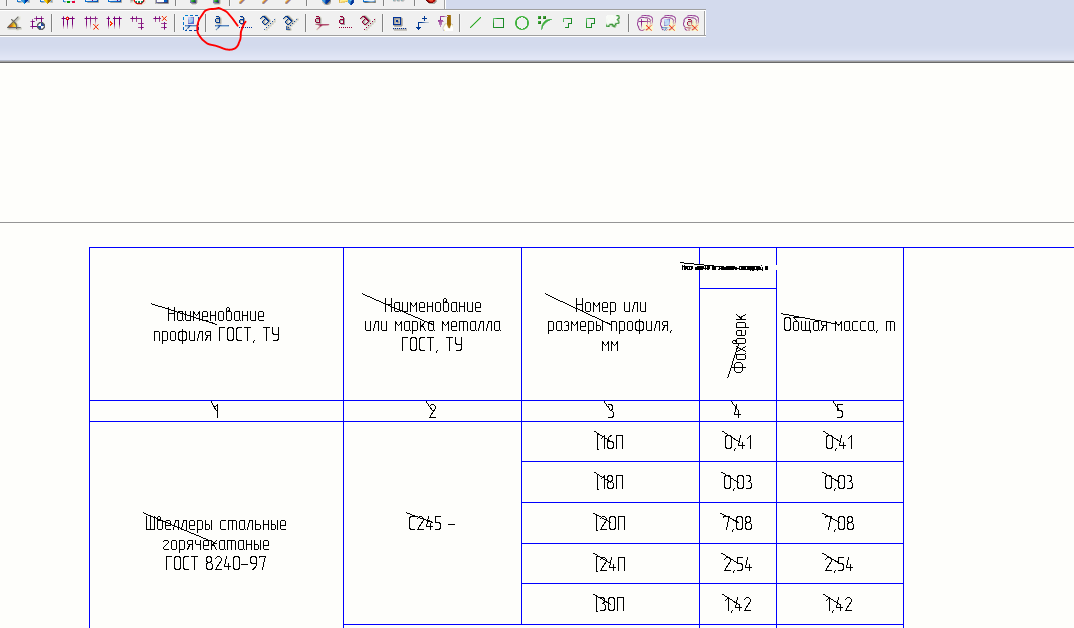

С перечеркнутым решается просто. У тебя по умолчанию при вставке текста выбрано подчеркивание. Это именно оно так интерпретируется. Убери подчеркивание и нажми применить. Далее такого не будет.

[w039u1505]

И у меня та же ерунда. Текла виснет намертво. плагин ТСС не открывается ни при активном велдапе ни при закрытом. Работать крайне не удобно. Пожалуйста подскажите что делать.

[Таран Д. А.]

Скриншот в студию. Желательно с кодом ошибки

[swensson]

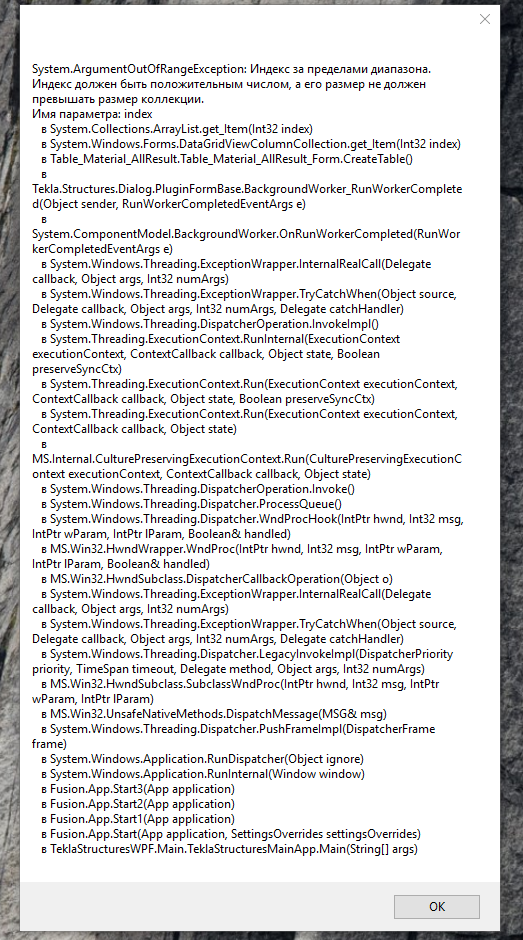

Что это означает?
Хотя до этого открывалось и работало.
Чертёж открывается, а там пустота.

[CuPo>I<a]

Что это означает?...

я думаю, это означает, что у вас с программистом разные системные разделители. И это никак не обработано

[swensson]

У меня запятая.

[daiman444]

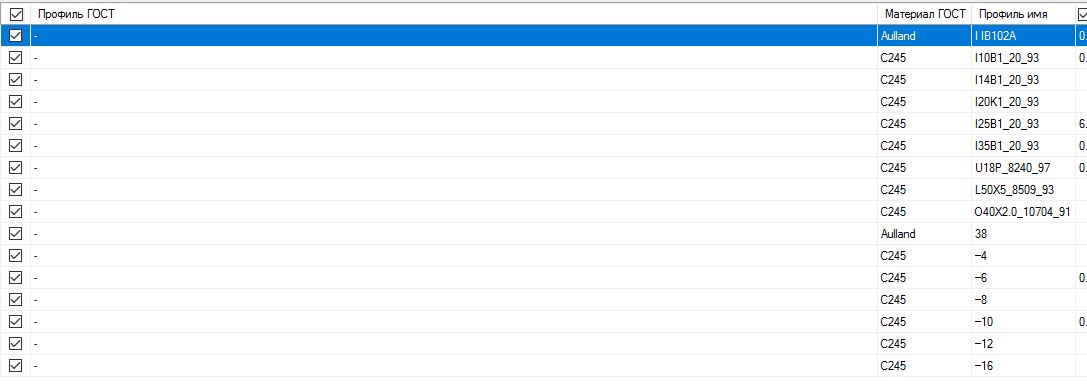

Товарищи, подскажите куда что дописать чтобы наименования профилей отображались как на скринах выше?

[swensson]

Прошу сделайте что нибудь, потому что невозможно работать. Зависает Текла при попытке войти в свойства таблички КМ ТСС. Проблема на всех пяти машинах tekla 2016i, Win7x64 и на win10х64.
Сделал захват экрана и залил на ютюб, чтобы показать как зависает tekla.
https://youtu.be/0s0_eDXshLU
Если фокус с Ctri+Alt+Del не проходит то выскакивает такое окошко:

[yaaavolna]

С перечеркнутым решается просто. У тебя по умолчанию при вставке текста выбрано подчеркивание. Это именно оно так интерпретируется. Убери подчеркивание и нажми применить. Далее такого не будет.

Не со всем согласна.
Выглядит это так, как будто в поля таблицы добавляется не просто "текст", а "текст с линией выноски" и от этого все текстовые поля зачеркиваются


И да, применение неподчекнутого текста не помогло

[meart]

Выглядит это так, как будто в поля таблицы добавляется не просто "текст", а "текст с линией выноски" и от этого все текстовые поля зачеркиваются

И да, применение неподчекнутого текста не помогло

а если убрать линию выноски?

[Shtirlic]

а если убрать линию выноски?

мне не помогло.
Такая же проблема текла висит намертво + надписи перечеркнуты. Версия 21.0

[daiman444]

Подразобрался с моим вопросом выше, но возник следующий вопрос. возникла проблема с отображением правильного названия профилей.
пытался редактировать каталог профилей чтобы убрать лишние буквы в названиях профилей но возникает проблема с дальнейшей сортировку(первая буква в названии профиля привязана к типу профиля, например: чтобы отфильтровать швеллеры то нужно перед именем профиля вставлять букву U, иначе в каталоге профилей не отфильтровать швеллеры по типу профиля).

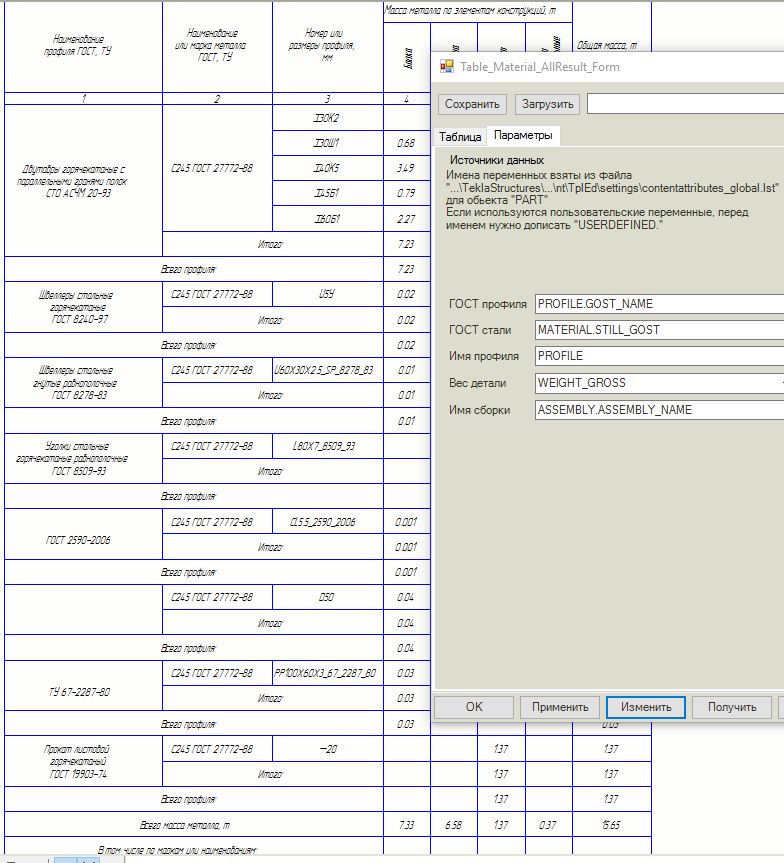

проблема 1 в том что когда в параметрах таблицы ТСМ, в поле "Имя профиля" написано "PROFILE" то номера профилей отображаются не правильно. например для двутавра 10Б1 обозначение в ТСМ получается таким: I10B1_20_93. это конечно же не приемлемо.

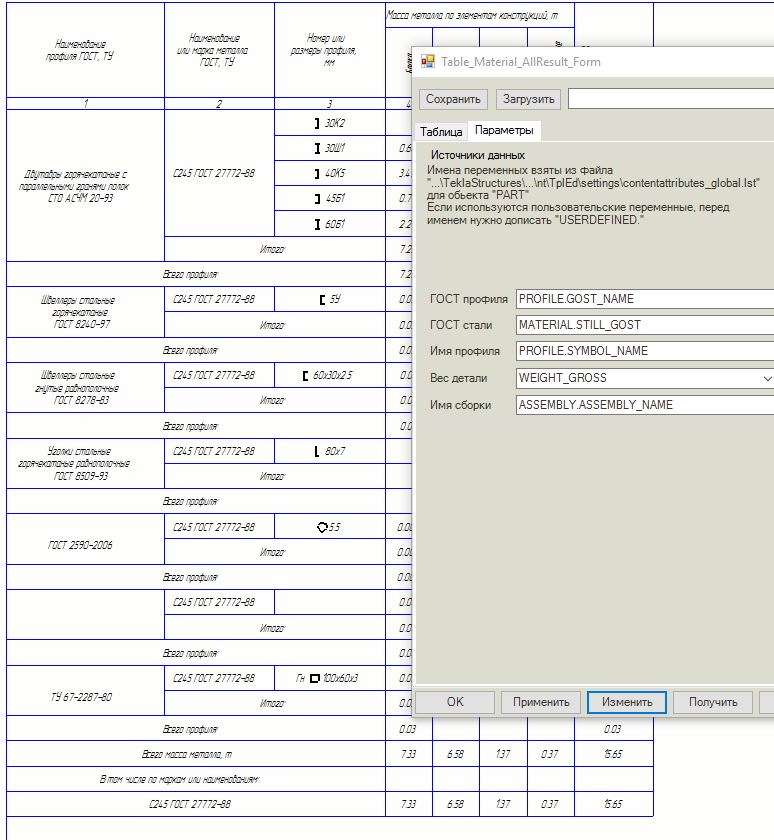

дописывая в поле "Имя профиля" обозначение символа ("PROFILE.SYMBOL_NAME") или название профиля в таблицах ("PROFILE.TPL_NAME") или полное название профиля в таблицах ("PROFILE.SYMBOL_NAME_FULL") исчезают пластины!!!!! потому что для них нету пользовательских атрибутов!! как быть подскажите????
Проблема 2. для некоторых профилей, например Труба квадратная по ТУ67-2287-80 в столбце "Наименование профиля, ГОСТ, ТУ" ничего не пишется кроме самого номера ТУ.
для кругляка то же самое. как можно дополнить эти данные?

[kshevinska]

daiman444

Аналогичная проблема!!! Как решить ?

[daiman444]

daiman444

Аналогичная проблема!!! Как решить ?

судя по обилию ответов никак. либо эта спецификация заточена под среду топинжинер где каталог профилей переточен каким то образом. я делаю та: генерирую две тсм. в одной делаю правильное отображение профилей во второй правильное отображение пластин. потом их расчленяю удаляю ненужное и объединяю две половинки

[kshevinska]

Понятно. Спасибо

[Константин]

Столкнулся с аналогичными проблемами. И заметил что если лист смоделирован балкой то он идет в одни строки, а если лист сделан пластиной то он идет в другие строки. получается спецификацию не доделали? Все макросы в основном листы моделируют балками...

[alpol91]

daiman444

Аналогичная проблема!!! Как решить ?

судя по обилию ответов никак. либо эта спецификация заточена под среду топинжинер где каталог профилей переточен каким то образом. я делаю та: генерирую две тсм. в одной делаю правильное отображение профилей во второй правильное отображение пластин. потом их расчленяю удаляю ненужное и объединяю две половинки

Добрый день!

Так и не нашли ответ на свой вопрос? Столкнулся с той же самой проблемой.

[AdminKir]

Подразобрался с моим вопросом выше, но возник следующий вопрос. возникла проблема с отображением правильного названия профилей.
пытался редактировать каталог профилей чтобы убрать лишние буквы в названиях профилей но возникает проблема с дальнейшей сортировку(первая буква в названии профиля привязана к типу профиля, например: чтобы отфильтровать швеллеры то нужно перед именем профиля вставлять букву U, иначе в каталоге профилей не отфильтровать швеллеры по типу профиля).
проблема 1 в том что когда в параметрах таблицы ТСМ, в поле "Имя профиля" написано "PROFILE" то номера профилей отображаются не правильно. например для двутавра 10Б1 обозначение в ТСМ получается таким: I10B1_20_93. это конечно же не приемлемо.
дописывая в поле "Имя профиля" обозначение символа ("PROFILE.SYMBOL_NAME") или название профиля в таблицах ("PROFILE.TPL_NAME") или полное название профиля в таблицах ("PROFILE.SYMBOL_NAME_FULL") исчезают пластины!!!!! потому что для них нету пользовательских атрибутов!! как быть подскажите????
Проблема 2. для некоторых профилей, например Труба квадратная по ТУ67-2287-80 в столбце "Наименование профиля, ГОСТ, ТУ" ничего не пишется кроме самого номера ТУ.
для кругляка то же самое. как можно дополнить эти данные?

Занимаюсь доработкой плагина.
проблема 1
Переделал учёт для пластин, но не могу провести тест. Когда ввожу полное название профиля в таблицах ("PROFILE.SYMBOL_NAME_FULL") - исчезает вообще всё. Пробовал в среде россия и топинженер - поля пустые. Помогите разобраться почему так.
Проблема 2.
Могу добавить примечания для гостов в плагин. Если нужно дополнить данные - пишите на форуме. Пример - "Труба квадратная по" - текст и "ТУ67-2287-80" - точное название госта, копируем из теклы(Если будет ошибка в написание хотя бы одного символа ГОСТа, примечание не добавится).

[NikolayRyazan]

Не знаю, упоменалось ли тут. Наткнулся на проблему. Если на чертеже несколько видов (например план и по нему разрез), то в спецификации одни и теже элементы будут учитываться дважды. Надо бы это где нибудь пометить. Я поленился проверить и сдал проект с такими вот весами.

[VVN]

Как сделать натуральную сортировку столбцов?

Сортирует по алфавиту:
Стадия 1, Стадия 10, Стадия 11, Стадия 2...
Надо:
Стадия 1, Стадия 2, Стадия 3, Стадия 4...

[top.yu]

Доброго времени суток!

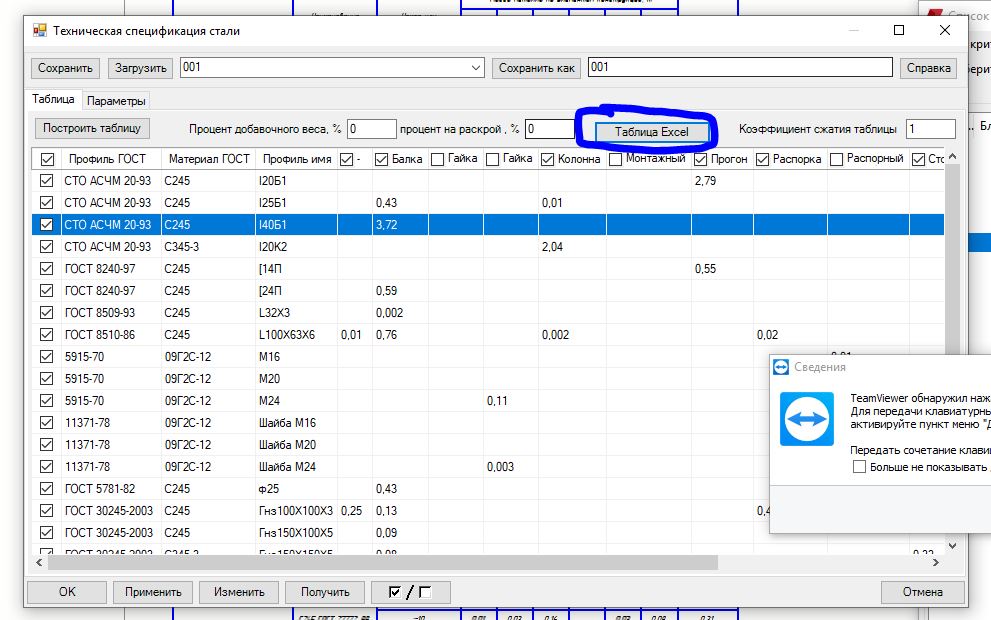

Подскажите, как работает кнопка "Таблица Excel"? и работает ли?
Хотелось бы получать ее, если есть возможность.
Кнопка реагирует, но ничего не происходит

[pavelkutas]

как работает кнопка "Таблица Excel"? и работает ли?
Хотелось бы получать ее, если есть возможность.
Кнопка реагирует, но ничего не происходит

+1

[Alexey2011]

Что это означает?
Хотя до этого открывалось и работало.
Чертёж открывается, а там пустота.

Добрый день.
После обновления столкнулся с подобной проблемой. Есть у кого нибудь решение?

[Alexey2011]

Что это означает?
Хотя до этого открывалось и работало.
Чертёж открывается, а там пустота.

Добрый день.
После обновления столкнулся с подобной проблемой. Есть у кого нибудь решение?

Вчера разобрался с проблемой. Ошибка возникает в связи с чтением данных с рифленного листа, чего раньше не было. Как это исправить не представляю. Кто нибудь может помочь?

[AdminKir]

Доброго времени суток!
Подскажите, как работает кнопка "Таблица Excel"? и работает ли?
Хотелось бы получать ее, если есть возможность.
Кнопка реагирует, но ничего не происходит

Кнопка "Таблица Excel" - работает.

[AdminKir]

Подразобрался с моим вопросом выше, но возник следующий вопрос. возникла проблема с отображением правильного названия профилей.
пытался редактировать каталог профилей чтобы убрать лишние буквы в названиях профилей но возникает проблема с дальнейшей сортировку(первая буква в названии профиля привязана к типу профиля, например: чтобы отфильтровать швеллеры то нужно перед именем профиля вставлять букву U, иначе в каталоге профилей не отфильтровать швеллеры по типу профиля).
проблема 1 в том что когда в параметрах таблицы ТСМ, в поле "Имя профиля" написано "PROFILE" то номера профилей отображаются не правильно. например для двутавра 10Б1 обозначение в ТСМ получается таким: I10B1_20_93. это конечно же не приемлемо.
дописывая в поле "Имя профиля" обозначение символа ("PROFILE.SYMBOL_NAME") или название профиля в таблицах ("PROFILE.TPL_NAME") или полное название профиля в таблицах ("PROFILE.SYMBOL_NAME_FULL") исчезают пластины!!!!! потому что для них нету пользовательских атрибутов!! как быть подскажите????
Проблема 2. для некоторых профилей, например Труба квадратная по ТУ67-2287-80 в столбце "Наименование профиля, ГОСТ, ТУ" ничего не пишется кроме самого номера ТУ.
для кругляка то же самое. как можно дополнить эти данные?

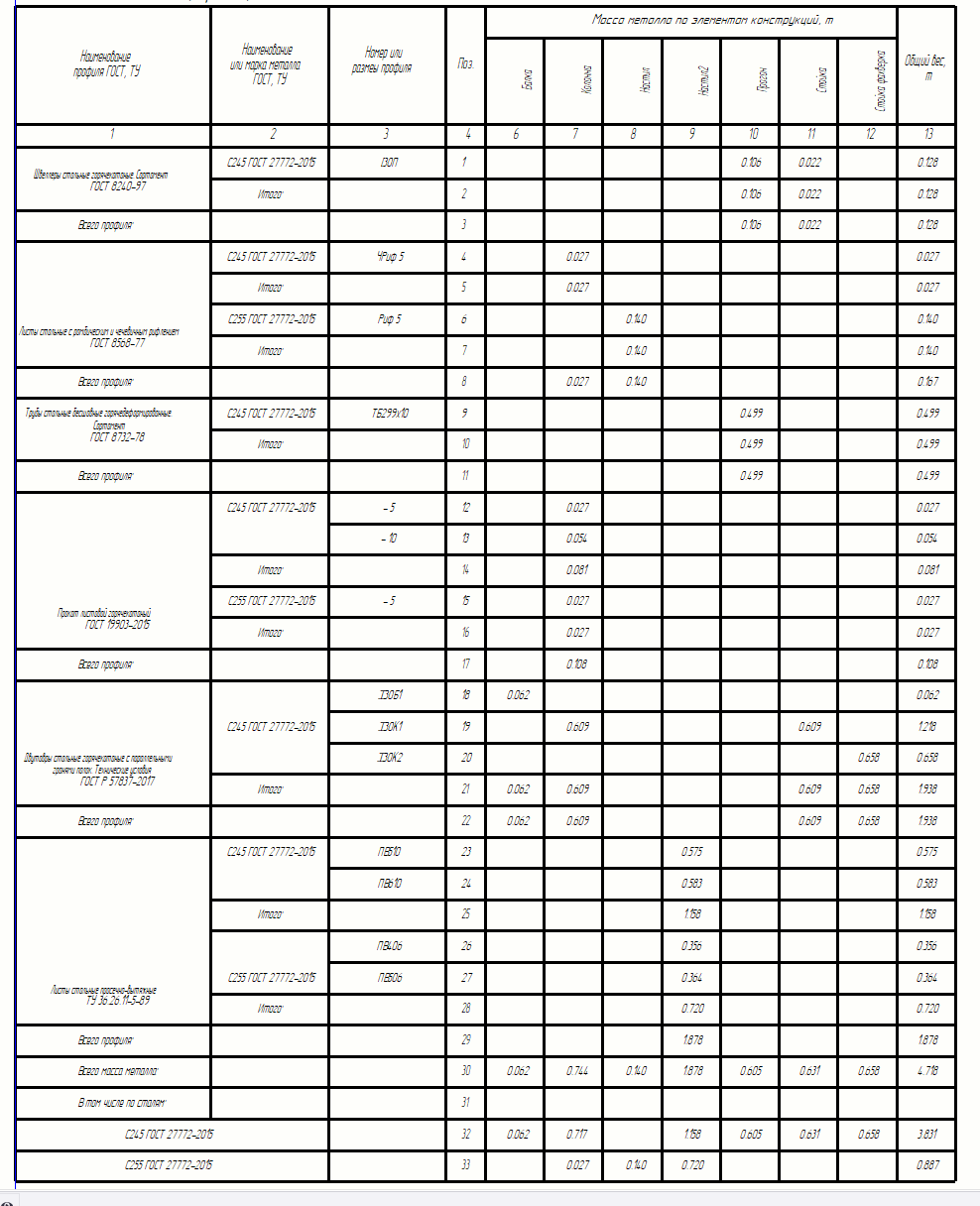

Проблема 1 - Появилась возможность заменять имя профиля и ГОСТ. В настройках таблицы. Параметры ->Открыть госты для технической спецификации стали. Меняем интересующие нас профили на нужные. Добавляем нужные госты. Примеры и инструкция в файле.
Проблема 2. - Добавляем примечания в этом же файле. Примеры и инструкция в файле.

[AdminKir]

С перечеркнутым решается просто. У тебя по умолчанию при вставке текста выбрано подчеркивание. Это именно оно так интерпретируется. Убери подчеркивание и нажми применить. Далее такого не будет.

Не со всем согласна.
Выглядит это так, как будто в поля таблицы добавляется не просто "текст", а "текст с линией выноски" и от этого все текстовые поля зачеркиваются

И да, применение неподчекнутого текста не помогло

Проблема исправлена. Если у кого то осталась данная проблема. Нужно в файл "standard" -> не подчёркнутый текст - > сохранить как, а не применять. Сейчас всё должно работать и без этого.

[NikolayRyazan]

Нашёл небольшую проблему. Суммирует спецификация ни всегда верно. Строки "В том числе по маркам..." и "Всего масса металла" ни всегда бьются. В данном примере пара килограмм не критично. Бывают случаи когда гораздо больше.

[CuPo>I<a]

Нашёл небольшую проблему. Суммирует спецификация ни всегда верно. Строки "В том числе по маркам..." и "Всего масса металла" ни всегда бьются. В данном примере пара килограмм не критично. Бывают случаи когда гораздо больше.

Скоро уж три года будет, как я говорил об этом. Надо сначала округлять, а потом складывать. Не желают это исправлять

[Марат]

Добрый день.
Создал техническую спецификацию стали, теперь кликаю на нее 2 раза что бы изменить настройки, а настройки не открываются. Такая проблема первый раз, раньше все было нормально. Как быть?

[Марат]

Во всех моделях перестали открываться настройки технической спецификации стали!!!

[NikolayRyazan]

Ребята, вот это вы обновили спецификацию. Мало того что в старых проектах все спецификации слетели, так и новый шаблон работает хер знает как. Это пи.... господа.

[Марат]

Господа, снова не работает техническая спецификация металлопроката. Не открываются свойства. Как работать, если это происходит с завидным постоянством.

[Виктор Фролов]

Сделал для Tekla 2022 динамическую спецификацию металла из набора шаблонов.
Записал видео как она работает

https://www.youtube.com/watch?v=GZeUEUyA6Gs
