Печать чертежей Tekla Structures в PDF

В данном разделе Вы можете задавать любые вопросы по настройка печати в Tekla Structures. Специалисты сайта http://TopEngineer.ru/ постараются ответить на все Ваши вопросы. Рекомендуем подробно описывать свою проблему и подкреплять вопрос изображением.

Сообщение **ENGINEER** » 05 янв 2012, 14:54

залейте пожалуйста пдф принтер? ведь для печати в пдф больше ничего и не надо?

Сообщение **Айдар** » 09 янв 2012, 21:13

есть одна небольшая, функциональная, позволяющая печатать в 8 наиболее популярных форматах при этом еще бесплатно оф. распространяется!
называется Bullzip PDF Printer

Добрый день! Как раз ищу пдф принтер. Айдар, скинь на мыло плиз!

Рекомендую PDFCreator - универсальный принтер.
Делает не только PDF но и любые графические файлы.
Позволяет сохранять файлы с именами выдаваемыми Tekla Structures.
Позволяет задавать папку для выгрузки файлов.
Абсолютно бесплатный!

Дима, залейте, пожалуйста, эту программу в раздел "Загрузки" сайта!

Сообщение **Айдар** » 10 янв 2012, 23:29

а сшивать в один файл умеет?

Домашняя страница PDFCreator - http://www.pdfforge.org/
Сшивать в один файл он в принципе способен, но с некоторыми трудностями. Лучше использовать нормальный комбайнер.

Есть хорошая Бесплатная утилита для объединения пдф в один файл:
http://www.pdfsam.org/
Позволяет объединять, разъединять, сортировать, вращать файлы пдф.

Для запуска может потребоваться обновить Java. http://www.java.com/ru/download/

Сообщение **Айдар** » 11 янв 2012, 18:56

А НитроПДФ не расшаривал?
все необходимые опции в ней есть, в том числе виртуальный принтер, комбайн, полноценный редактор!

Айдар, НитроПДФ - программа крайне медленная и недоработанная. Она едва ли подходит для обработки большого пакета чертежей из TelkaStructures и подобных программ .
Вышеуказанных утилиток, PDFCreator и PDFsam более чем достаточно для ваших задач. Имхо, это лучшее решение, к тому же бесплатное.

Дружно обновляем PDFCreator - теперь он умеет и печатать и сшивать в многостраничные PDF (лицензия бесплатная)
Дополнение называется PDFArchitect

Андрей Климов

Здравствуйте!
Пробую печатать чертежи с помощью Adobe Acrobat, но вместо pdf файла у меня сохраняется
текстовый файл с какой-то ошибкой.
Может быть что то я не правильно настроил?

Андрей Климов писал(а):Здравствуйте!
Пробую печатать чертежи с помощью Adobe Acrobat, но вместо pdf файла у меня сохраняется
текстовый файл с какой-то ошибкой.
Может быть что то я не правильно настроил?

Это из за шрифта. Скорее всего у вас не распечатались часть чертежей которых есть значке градуса.
Замените шрифт и все будет хорошо.

Андрей Климов

Спасибо большое! Все получилось!

Nadin · Сообщение **Nadin** » 10 окт 2012, 21:24

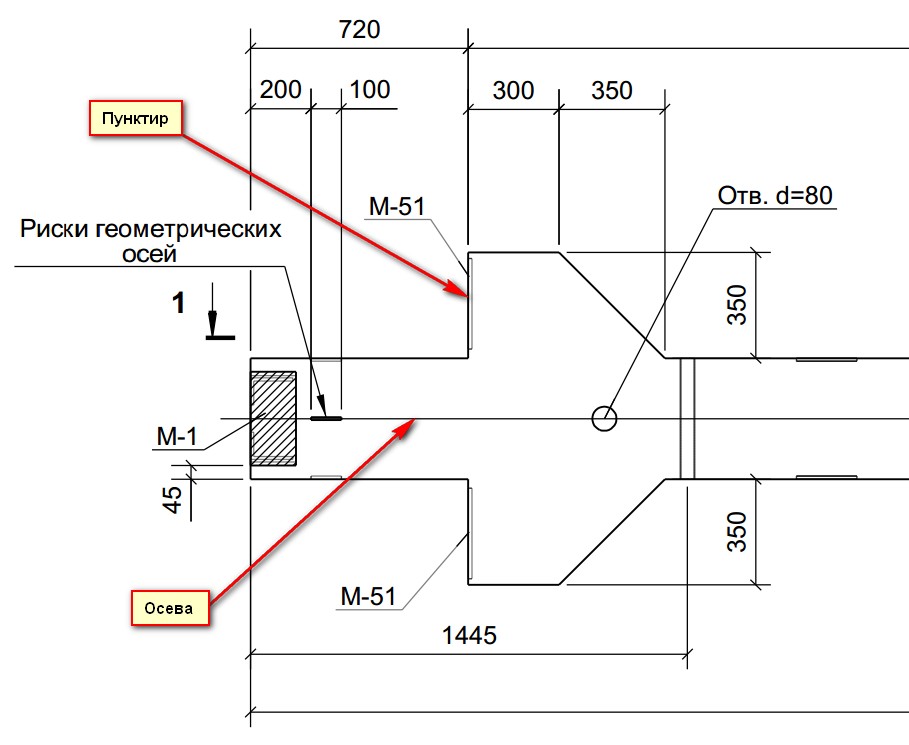

При печати чертежей в пдф формат, оси и другие пунктирные линии становятся сплошными, что делать???

YouTube · Сообщение **CuPo>I<a** » 11 окт 2012, 11:38

настроить область печати под каждый формат

YouTube · Сообщение **CuPo>I<a** » 06 дек 2012, 10:28

Подскажите, почему на некоторых компах в Tekla 18.1 в настройках печати имя принтера "по умолчанию" влияет на имя принтера, а на некоторых зависит? каждый раз приходится менять

Имя принтера надо указывать обязательно.
Проше всего сделать на одном компе все отлично и скопировать файл с настройками plotdev.bin остальным.
В свойствах файла поставь только для просмотра. Тогда никто не сможет его изменить случайно.

YouTube · Сообщение **CuPo>I<a** » 06 дек 2012, 11:42

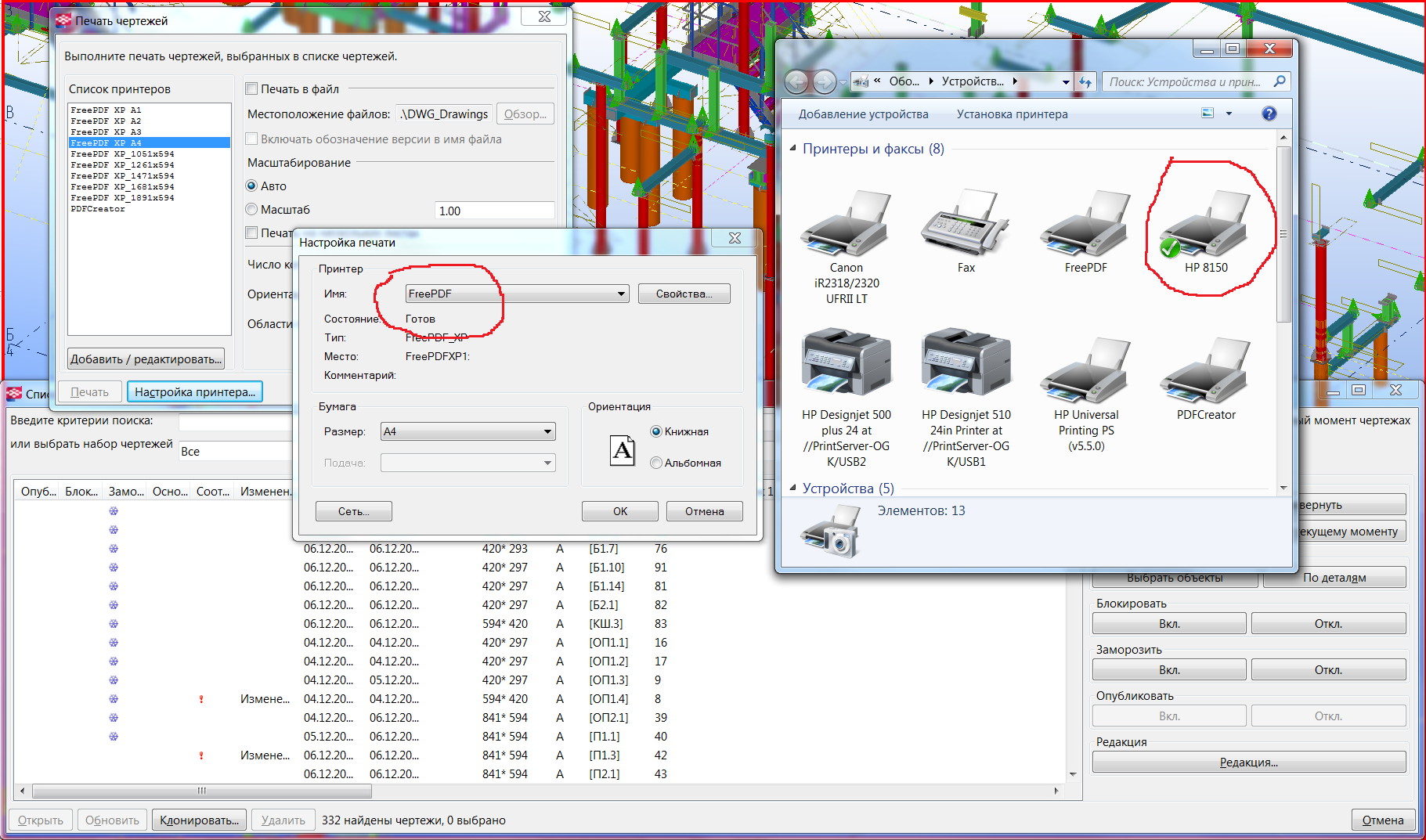

я так и делал. заходил в "добавить\редактировать", там принтер выбирал, сохранял все изменения, в общий доступ кидал, а когда в настройки печати заходишь и меняешь принтер, текла не спрашивает о сохранении изменений

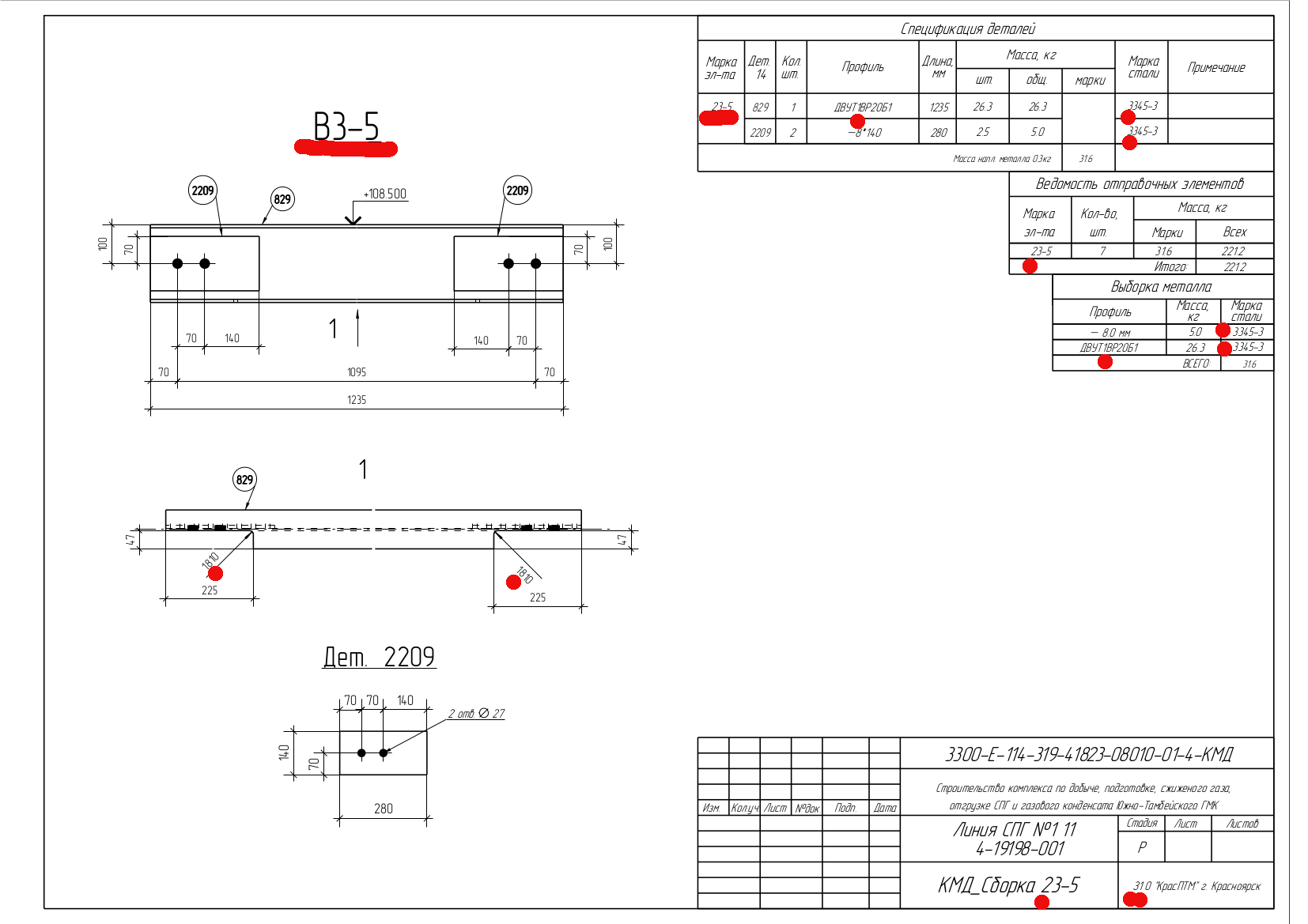

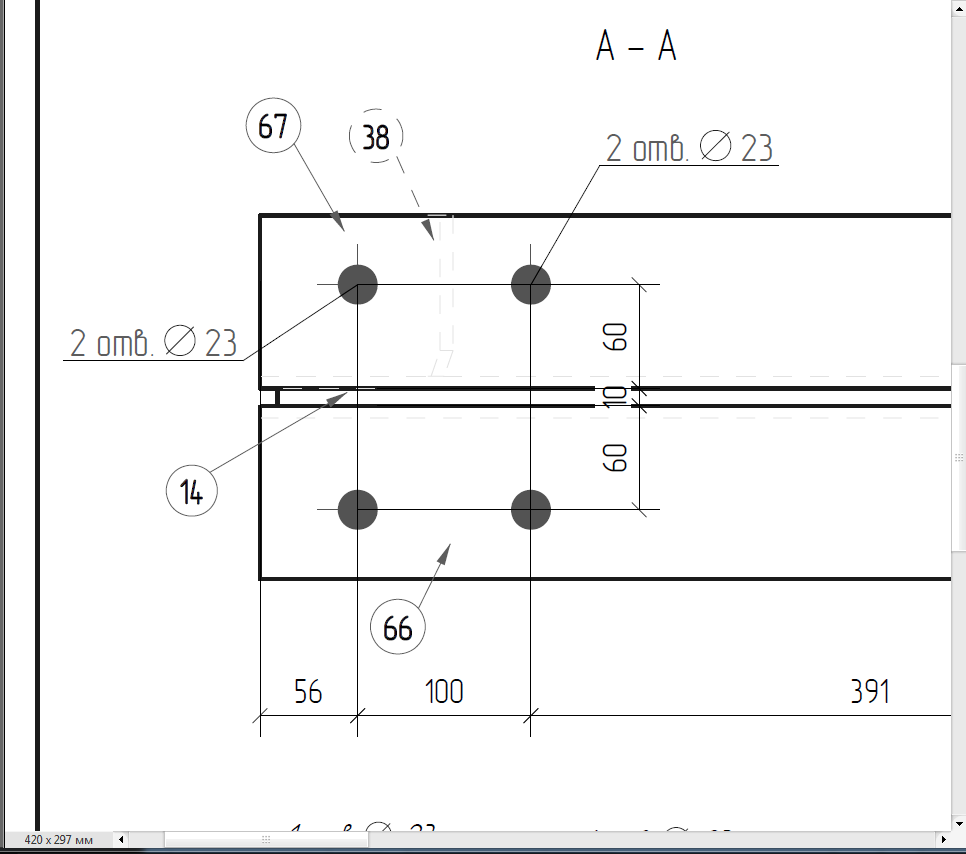

При печати в pdf с помощью PDF Creator заметил один глюк - не печатаются угловые размеры. Как быть?
Небольшое уточнение - не печатаются ни выносные, ни размерные линии, ни цифры.

проблема не в принтере. скорее всего, угловой размер дан каким то цветом, толщина линий которым в настройках печати из tekla равна 0

Сообщение **Builder** » 19 дек 2012, 07:28

возможно ли печатать все чертежи "оптом" в папку модели PlotFiles? По умолчанию и PDFCreator и BullZip спрашивают путь сохранения, что раздражает при большом количестве чертежей. В PDFCreator есть возможность назначения "железобетонной" папки модели для сохранения, но таким образом чертежи из всех моделей будут падать туда, а значит далее нужно сортировать их и перекладывать обратно в папку PlotFiles каждой модели.

Алексей писал(а):При печати в pdf с помощью PDF Creator заметил один глюк - не печатаются угловые размеры. Как быть?
Небольшое уточнение - не печатаются ни выносные, ни размерные линии, ни цифры.

Проблема известная. Решается просто. Просто в шрифте значок градуса находится не в той таблице. Такой косяк был в шрифте от компаса. Мы поставили шрифт от автокада GOST2304A
Все стало работать.

Сообщение **Айдар** » 15 апр 2013, 11:33

Builder писал(а):возможно ли печатать все чертежи "оптом" в папку модели PlotFiles? По умолчанию и PDFCreator и BullZip спрашивают путь сохранения, что раздражает при большом количестве чертежей. В PDFCreator есть возможность назначения "железобетонной" папки модели для сохранения, но таким образом чертежи из всех моделей будут падать туда, а значит далее нужно сортировать их и перекладывать обратно в папку PlotFiles каждой модели.

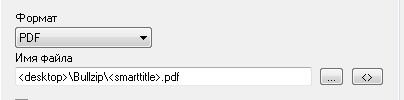

В "BullZip"

parviz · Сообщение **parviz** » 11 фев 2014, 16:17

Печатаю чертежи на пдф. вес линии одинаковые что делать?

parviz писал(а):Печатаю чертежи на пдф. вес линии одинаковые что делать?

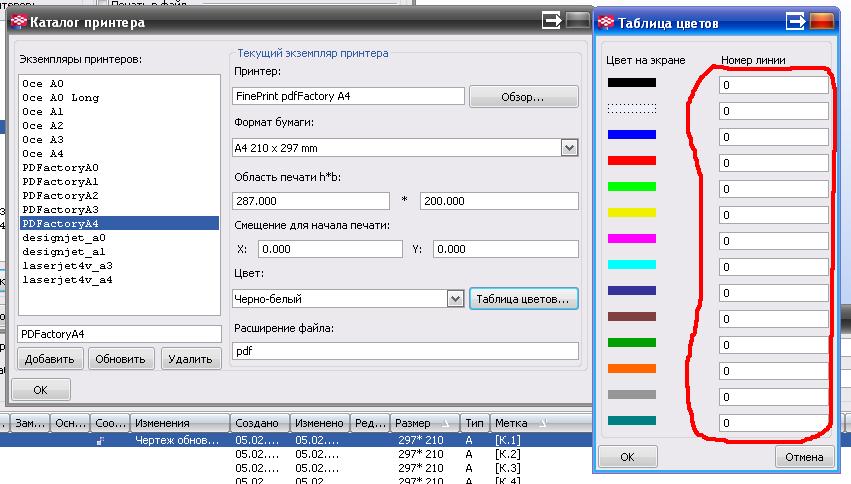

Нужно назначить толщину нужным цветам (см. скрин)

parviz · Сообщение **parviz** » 11 фев 2014, 16:34

Алексей писал(а):
parviz писал(а):Печатаю чертежи на пдф. вес линии одинаковые что делать?
Нужно назначить толщину нужным цветам (см. скрин)

Спасибо Получилось! но с серыми линиями что надо делать?

parviz писал(а):
Алексей писал(а):
parviz писал(а):Печатаю чертежи на пдф. вес линии одинаковые что делать?
Нужно назначить толщину нужным цветам (см. скрин)
Спасибо Получилось! но с серыми линиями что надо делать?

В чертеже нажми кнопку"B" несколько раз. А вообще лучше курс по текле пройти, сэкономишь себе нервы и деньги.

parviz · Сообщение **parviz** » 11 фев 2014, 16:49

В чертеже нажми кнопку"B" несколько раз. А вообще лучше курс по текле пройти, сэкономишь себе нервы и деньги.[/quote]

Серые линии при печати пдф... они печатаются серыми а должно быт черный!

parviz писал(а):В чертеже нажми кнопку"B" несколько раз. А вообще лучше курс по текле пройти, сэкономишь себе нервы и деньги.

Серые линии при печати пдф... они печатаются серыми а должно быт черный![/quote]
Смотри скрин

Алексей писал(а):
parviz писал(а):В чертеже нажми кнопку"B" несколько раз. А вообще лучше курс по текле пройти, сэкономишь себе нервы и деньги.
Серые линии при печати пдф... они печатаются серыми а должно быт черный!

Смотри скрин[/quote]

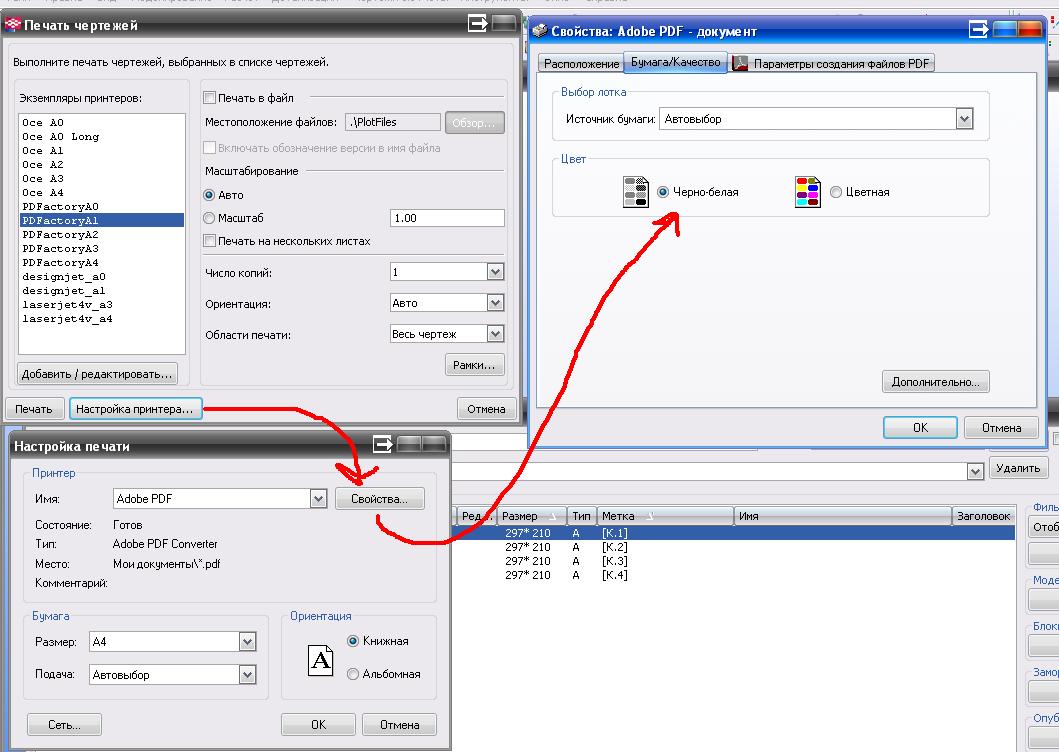

Можно открыть распечатанный в серых тонах чертеж и в настройках печати адобе пдф професионал есть возможность печатать любой цвет в черный.

Сообщение **beta** » 16 фев 2014, 12:28

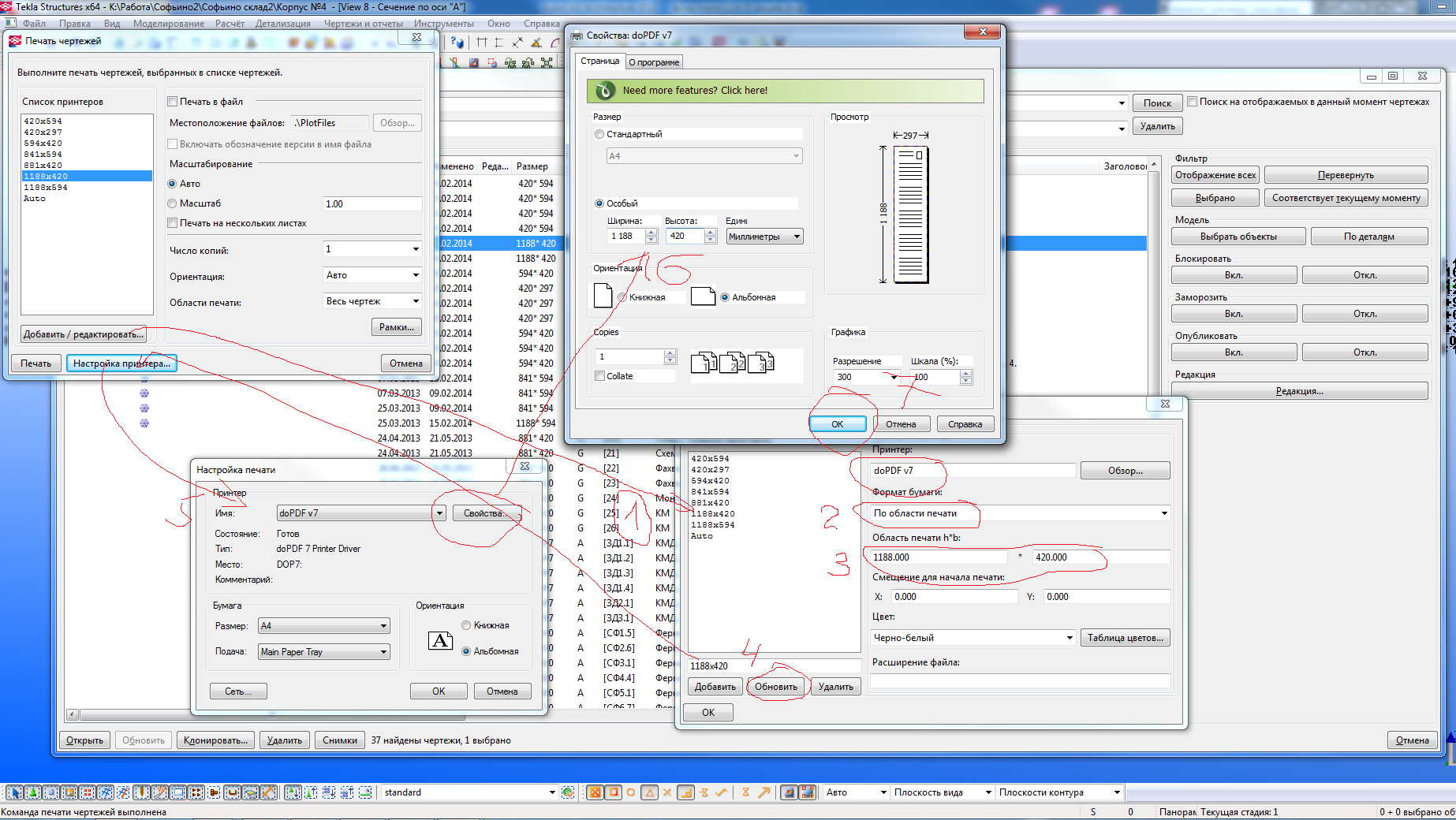

столкнулся с проблемой печати нестандартных форматов 1188х420 пользуюсь пдф принтером "doPDF v7" в настройках теклы формат бумаги устанавливаю "По области печати" Область печати h*b задаю соответствующий размер. Сохраняю настройки. В меню "печать чертежей" устанавливаю в "настройка принтера" нестандартный размер бумаги 1188*420. Результат напечатан фрагмент листа размером А4. Как напечатать весь лист?

beta писал(а):столкнулся с проблемой печати нестандартных форматов 1188х420 пользуюсь пдф принтером "doPDF v7" в настройках теклы формат бумаги устанавливаю "По области печати" Область печати h*b задаю соответствующий размер. Сохраняю настройки. В меню "печать чертежей" устанавливаю в "настройка принтера" нестандартный размер бумаги 1188*420. Результат напечатан фрагмент листа размером А4. Как напечатать весь лист?

Поставь pdfCreator

Kru.Ev · Сообщение **Kru.Ev** » 28 июл 2014, 20:38

Вопрос для тех кто сталкивался. На двух разных компах стоит одинаковая текла и одинаковый pdf creator . На одной создание чертежей в пдф без проблем, а в другой после сохранения НИЧЕГО в папку не сохраняется. А вот PNG создает. В чем проблема?

Kru.Ev писал(а):Вопрос для тех кто сталкивался. На двух разных компах стоит одинаковая текла и одинаковый pdf creator . На одной создание чертежей в пдф без проблем, а в другой после сохранения НИЧЕГО в папку не сохраняется. А вот PNG создает. В чем проблема?

Новый пдф криатор не умеет затерать уже созданные файлы.
Сначала сотри их в папку печати.

Kru.Ev · Сообщение **Kru.Ev** » 29 июл 2014, 12:50

Дело в том ,что в этой папке нет ни единого файла

Yuzer · Сообщение **Yuzer** » 09 окт 2014, 10:15

Спрошу здесь.
Не отображаются правильно линии при печати в .pdf.
Где посмотреть настройки?

Скорее всего пунктир там стоит просто деталь в малом масштабе и от пунктира только линию первого штриха видно.
Поменяй пунктир на литию точками и проверь

Yuzer · Сообщение **Yuzer** » 09 окт 2014, 10:53

Поменял. Печатается вроде нормально.
А какие линии по умолчанию лучше использовать, чтобы не лезть LineTypeMapping для нормального экспорта в двж?

Подсобите мыслями: не могу правильно настроить экспорт типов линий с учетом изменения их на чертеже. То, что выделено жирным - экспортируется правильно.
Может я не правильно пишут название типа линии (HIDDEN), но с "красной" строчкой - не получается?

<Mapping LayerName="Part">
<From LineType="HIDDEN"/>
<To LineType="HIDDEN2" LayerName="Part_Hidden" Color="8" Weight="15"/>
</Mapping>
<Mapping LayerName="Part">
<From LineType="XKITLINE02"/>
<To LineType="HIDDEN2" LayerName="Part_Hidden" Color="8" Weight="15"/>
</Mapping>

Yuzer · Сообщение **Yuzer** » 09 окт 2014, 11:08

А есть какой-то масштаб линий?

Сообщение **meart** » 07 ноя 2014, 22:14

Yuzer писал(а):Поменял. Печатается вроде нормально.
А какие линии по умолчанию лучше использовать, чтобы не лезть LineTypeMapping для нормального экспорта в двж?

Подсобите мыслями: не могу правильно настроить экспорт типов линий с учетом изменения их на чертеже. То, что выделено жирным - экспортируется правильно.
Может я не правильно пишут название типа линии (HIDDEN), но с "красной" строчкой - не получается?
<Mapping LayerName="Part">
<From LineType="HIDDEN"/>
<To LineType="HIDDEN2" LayerName="Part_Hidden" Color="8" Weight="15"/>
</Mapping>
<Mapping LayerName="Part">
<From LineType="XKITLINE02"/>
<To LineType="HIDDEN2" LayerName="Part_Hidden" Color="8" Weight="15"/>
</Mapping>

если честно.. я никак не могу понять необходимость экспорта чертежей в двж.. из теклы "выходят" вполне неплохие чертежи.. и выполнить можно практически всё что необходимо (в крайнем случае с использованием доступных макросов и плагинов)

FerZ_174 · Сообщение **FerZ_174** » 25 ноя 2015, 08:13

21 версия. Как задать имена файлам печати через сторонние принтеры.
Переменные: XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_C, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M, XS_DRAWING_PLOT_FILE_NAME_W - теперь работают только для внутреннего пдф-принтера.......

Вопрос отпадает - настроил

madbittern · Сообщение **madbittern** » 21 дек 2015, 11:12

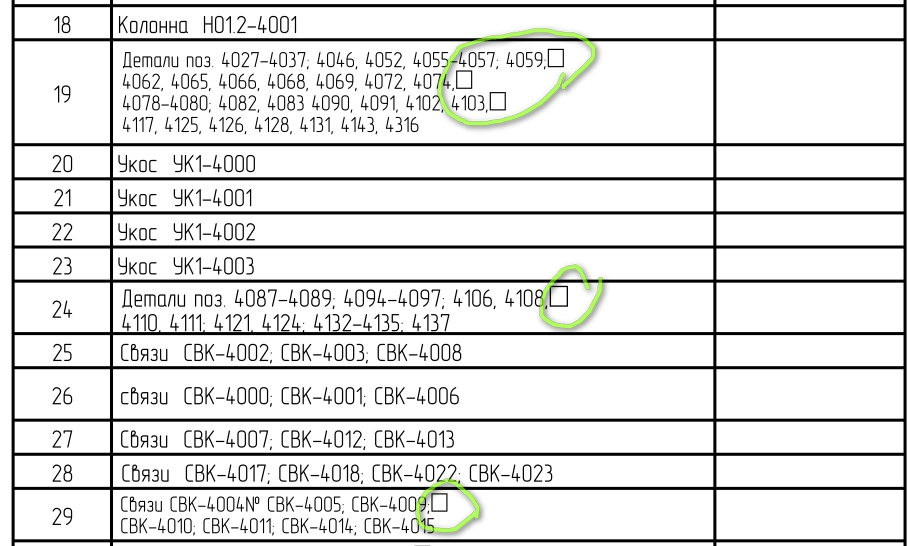

Всем доброго времени, возник вопрос по шрифтам при печати в пдф, пользуемся связкой ТС + адобеПДФ, программа для просмотра пдф Акробат про 11. Только начали новый проект и столкнулись с проблемой, пери печати в пдф, уже в готовом файле происходит замена символов причем не важно каких (латиница или кириллица) А = 1, В=2, С=3(в двух вариантах написания) и R=18 (латиницей)

Чертеж с замененными символами.png

. Если кто сталкивался, в чем может быть проблема?

Кто-то в итоге справился с печатью чертежей в Tekla 21.1?
У меня есть 3 варианта:
1) печать через старый диалог печати. При этом шрифт с подписями заменяется на другой - то есть все отлично, кроме подписи. - не подходит.
2) печать через новый диалог, сохранение в pdf встроенными методами Tekla. При этом все отлично, только заменяется шрифт Gost2304 - убирается курсив. Из-за этого вид чертежа непривычный - не хочется. Подпись - ок. В итоге- не подходит
3) печать через новый диалог на принтер pdfcreator. При этом все шрифты поддерживаются так как надо, НО - имя результрующего файла - document.pdf - вне зависимости от расширенных настроек. То есть массово печатать чертежи невозможно - в итоге не подходит.

Кто как делает?

Сообщение **meart** » 24 мар 2016, 16:31

Владимир Шнейдер писал(а):Кто-то в итоге справился с печатью чертежей в Tekla 21.1?
3) печать через новый диалог на принтер pdfcreator. При этом все шрифты поддерживаются так как надо, НО - имя результрующего файла - document.pdf - вне зависимости от расширенных настроек. То есть массово печатать чертежи невозможно - в итоге не подходит.

этот косяк с именами файлов устраняется настройками принтера.

Расскажите, как - я вижу, что Tekla передает на принтер такое имя.

Сообщение **meart** » 24 мар 2016, 16:40

Владимир Шнейдер писал(а):Расскажите, как - я вижу, что Tekla передает на принтер такое имя.

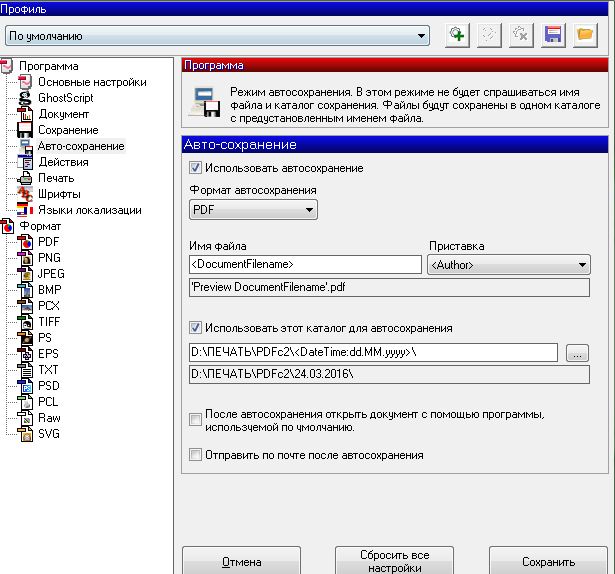

Скрин настроек вашего принтера в студию. у меня версия принтера 1.7.0.

У меня при нажатии на кнопку печать вылетает такое окно:

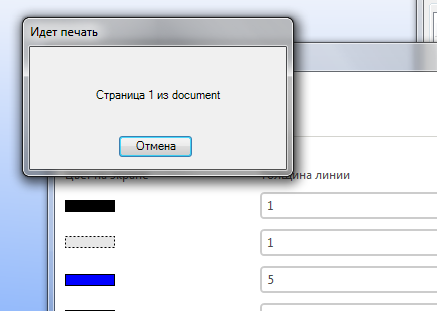

как видно - печатается что-то по имени "document". Никакие настройки имени автосохранения не влияют на это. Такое ощущение, что сама tekla передает имя document принтеру, и тот больше ничего сделать не может.

чучело-мяучело

Добрый день.
В редакторе шаблонов для линий спецификации (синий цвет) стоит толщина 2. Но при печати в pdf эти синие линии спецификаии не толще синих линий на чертеже. В чем может быть дело? (Tekla 21)

если все линии тонкие всегда то просто в чертеже нажми кнопку "b" и переведи в любой другой режим.
При отображении только тонкими оно так и печатается.

starikov11 · Сообщение **starikov11** » 06 апр 2016, 15:15

[quote="FerZ_174"]21 версия. Как задать имена файлам печати через сторонние принтеры.
Переменные: XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_C, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M, XS_DRAWING_PLOT_FILE_NAME_W - теперь работают только для внутреннего пдф-принтера.......

Вопрос отпадает - настроил

FerZ_174 как настроил расскажи всем

AVTOGRAD · Сообщение **AVTOGRAD** » 23 май 2017, 22:12

Привет всем! При выведении на печать чертежа любого типа, в любой среде выскакивает фраза что невозможно прочесть чертеж?


Дело в том, что на другом компе возможно распечатать чертеж. Я же не могу распечатать его на своем ноуте, стоит Windows 10. Версия теклы 21.1.

Сообщение **meart** » 24 май 2017, 09:05

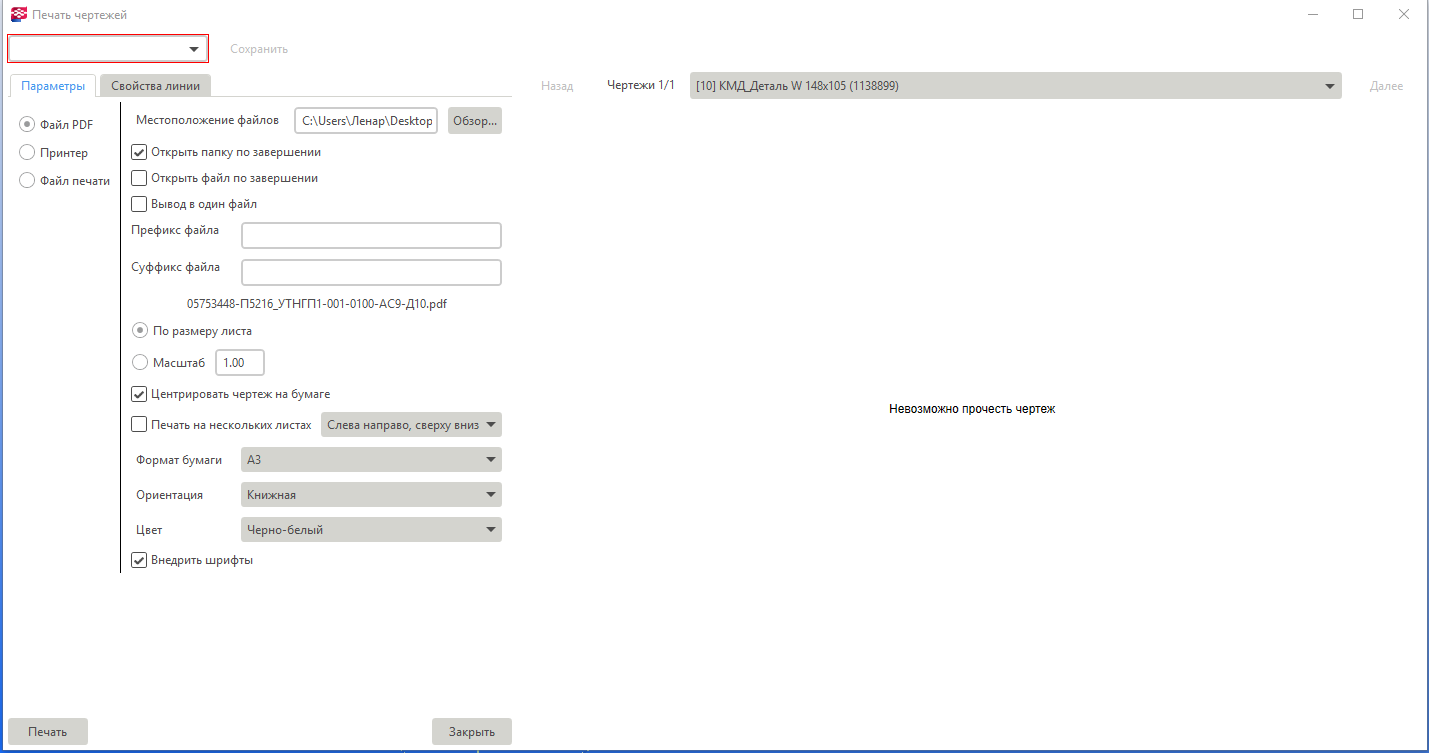

AVTOGRAD писал(а): 23 май 2017, 22:12 Привет всем! При выведении на печать чертежа любого типа, в любой среде выскакивает фраза что невозможно прочесть чертеж?Снимок.PNG
Дело в том, что на другом компе возможно распечатать чертеж. Я же не могу распечатать его на своем ноуте, стоит Windows 10. Версия теклы 21.1.

При таком варианте файл фактически создается в формате не pdf, а postscript и должен быть с разрешением *.ps.
Чтобы нормально получить пдф файл, нужно напечатать чертеж на pdf принтере. На форуме есть описание как это сделать.

AVTOGRAD · Сообщение **AVTOGRAD** » 24 май 2017, 12:38

На pdf принтере выходит тоже самое, тем самым он его не сохраняет. Кстати на одном из компьютеров только некоторые из чертежей прочесть не может, хоть и процедура печати и сохранения для всех этих чертежей одинаковая.

drunk_fairy · Сообщение **drunk_fairy** » 02 июн 2017, 16:35

Всем привет!
такая у меня проблема возникла: при печати чертежа в пдф засвечивает области в одном и том же месте одного и тоже вида в разных чертежах, не понятно из-за чего. ничего лишнего нет. переделываю вид, где эта область, заново - печатаю, все ок. но переоткрываю чертеж, печатаю еще раз - опять засвечено
в чем дело? было у кого-то такое?
P.S. - не знаю как картинку вставить((

Сообщение **meart** » 02 июн 2017, 16:43

AVTOGRAD писал(а): 24 май 2017, 12:38 На pdf принтере выходит тоже самое, тем самым он его не сохраняет. Кстати на одном из компьютеров только некоторые из чертежей прочесть не может, хоть и процедура печати и сохранения для всех этих чертежей одинаковая.

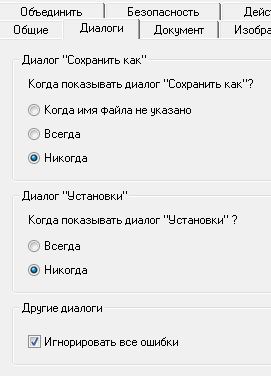

при печати на pdf принтаре всёравно уберите галочку сохранять в файл.

если она у вас включена..
если всёравно ошибка.. скрины настроек и ошибки в студию.

AVTOGRAD · Сообщение **AVTOGRAD** » 06 июн 2017, 10:01

Решил! Проблема была в том, что не отображался файл для печати с расширением plt, установил автокад и работает!)

civil_designer

Добрый день, при печати в пдф встроенным PDF принтером шрифты с курсива заменяются на прямой. В чем может быть проблема? Галку включить шрифты включаю.

Открой расширенные настройки CTRL+E далее включи старый интерфейс печати. Должно все работать.

MariaPlehova

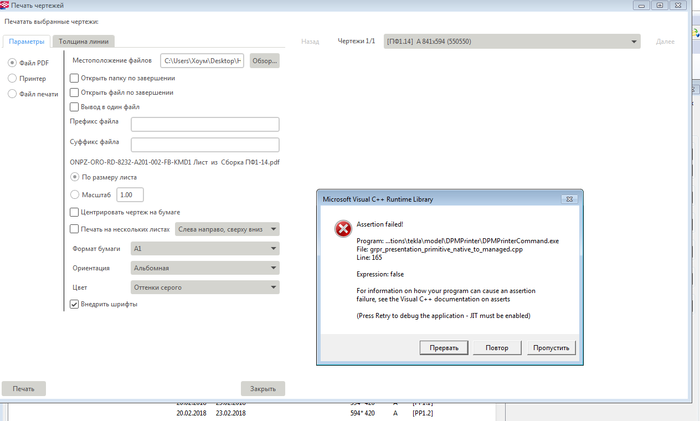

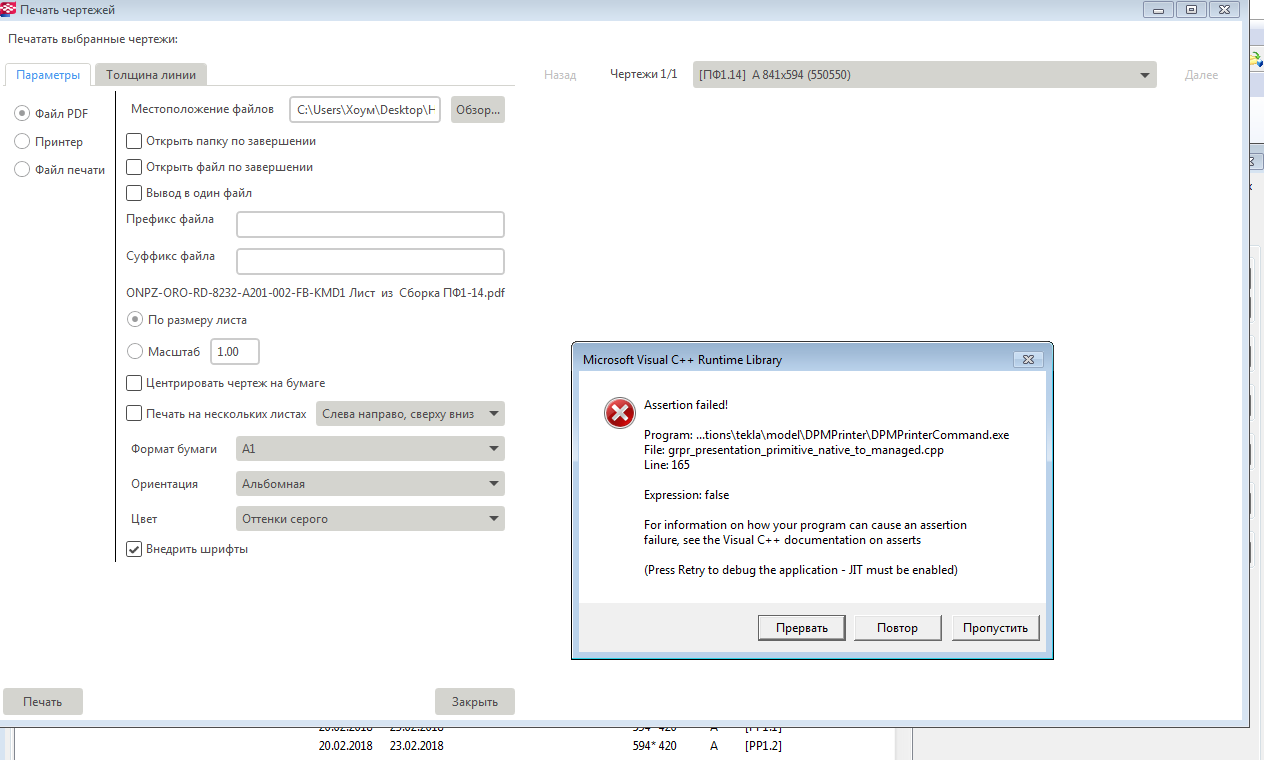

При печати в пдф некоторые чертежи выдают ошибку и некоторые виды с чертежа пропадают. Подскажите в чем может быть причина


pavelkutas · Сообщение **pavelkutas** » 10 мар 2018, 22:24

MariaPlehova писал(а): 24 фев 2018, 07:40 При печати в пдф некоторые чертежи выдают ошибку и некоторые виды с чертежа пропадают. Подскажите в чем может быть причина

Попробуйте в Windows обновить все, что связано с Microsoft .NET Framework или скачать вручную самую актуальную версию с официального сайта Microsoft https://www.microsoft.com/ru-RU/downloa ... x?id=56116

Anvarich · Сообщение **Anvarich** » 30 май 2018, 07:48

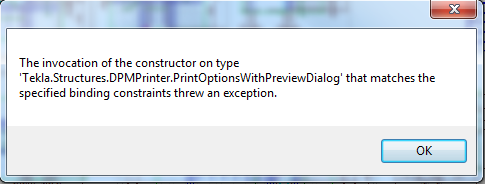

Перестала работать печать в PDF, выходит такая ошибка при нажатии на "Печать" в ленте меню

Anvarich писал(а): 30 май 2018, 07:48 Перестала работать печать в PDF, выходит такая ошибка при нажатии на "Печать" в ленте меню

В расширенных настройках/ печать / включи старый интерфейс печати

kshevinska · Сообщение **kshevinska** » 07 июн 2018, 19:45

Подскажите, можно ли распечатать опорную модель на чертежах?

KirillG86 · Сообщение **KirillG86** » 25 июл 2019, 14:03

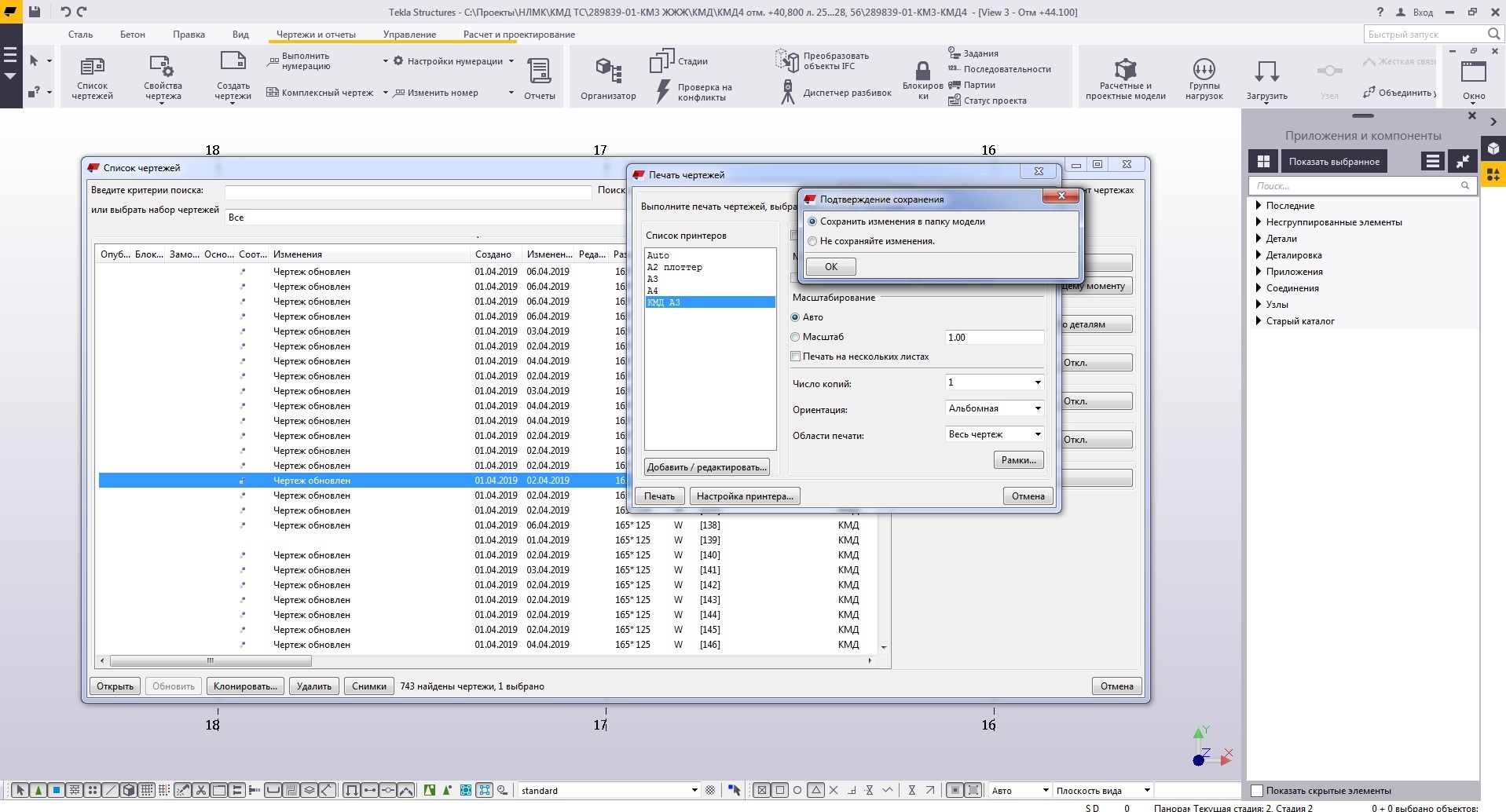

Добрый день. Использую среду Топинженер. Прошу подсказать по печати: Я изменил окно печати на старое. Создал несколько принтеров в одной модели. Но в другой модели созданные ранее принтеры не отображаются. При сохранении выводится окно "Сохранить в папку модели" или "Отмена"
Как настроить принтеры для всех моделей
Tekla v 2016i

Сообщение **vladimir_a** » 14 сен 2019, 06:28

можно один принтер. plotdev.bin- этот файл из папки модели скопировать в c:\TeklaStructures\2016i\Environments\Topengineer\system\

KirillG86 · Сообщение **KirillG86** » 17 сен 2019, 18:05

Большое СПАСИБО....

prioritet · Сообщение **prioritet** » 05 фев 2021, 14:09

Я правильно понимаю, чтобы не испытывать проблем с печатью нестандартных форматов лучше использовать "старую" печать?

Фома · Сообщение **Фома** » 29 июл 2022, 13:51

Коллеги, подскажите. Почему при выводе в ПДФ появляются квадратики в конце некоторых строк.
Таблицы вставлял, копируя из Excel. Заметил, что эти квадратики появляются в местах переноса строк.
Можно ли их как-то убрать?
