Наклонные галереи в Tekla Structures

[Рак Роман]

всем привет.
-поделитесь опытом и дайте пожалуйста совет как лучше моделировать наклонные галереи?
опыта в 3д нет с такими конструкциями. Если делать все в проектном положении то все равно не удобно работать с наклонными позициями ,даже если делать вид пораллельный наклону

[Vitalii_work]

Моделировать только в проектном положении. Чертежи сборок ферм можно положить горизонтально. а можно оставить в проектном положежнии, Монтажные схемы основные виды в проектном положении , а узлы как удобно. Для удобства моделирования можно просто создать вид где галерея будет горизонтально стоять + отдельные виды по нижним и верхним поясам ферм для моделирования горизонтальных связей

[Рак Роман]

Моделировать только в проектном положении. Чертежи сборок ферм можно положить горизонтально. а можно оставить в проектном положежнии, Монтажные схемы основные виды в проектном положении , а узлы как удобно. Для удобства моделирования можно просто создать вид где галерея будет горизонтально стоять + отдельные виды по нижним и верхним поясам ферм для моделирования горизонтальных связей

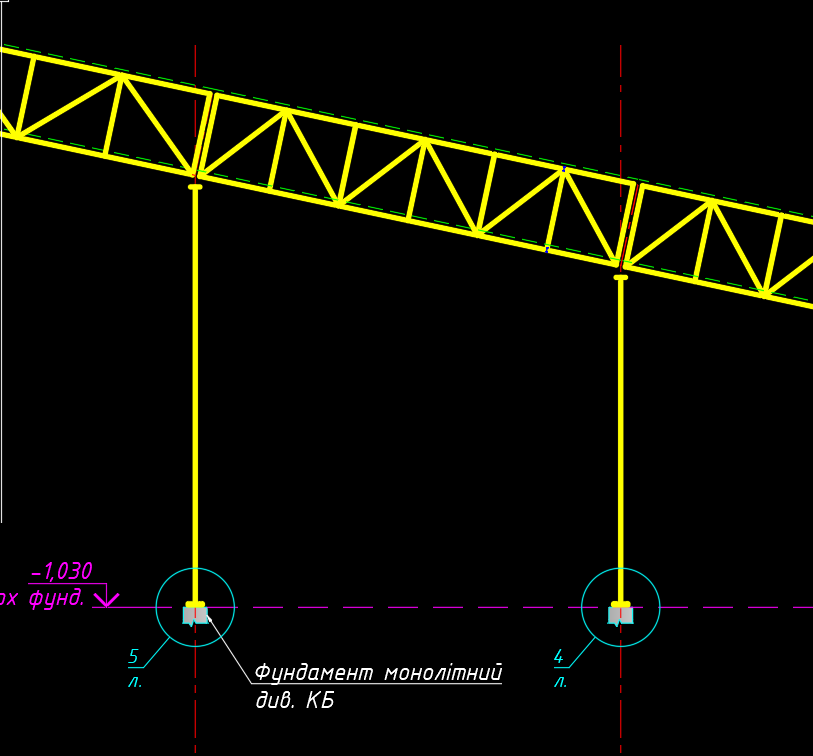

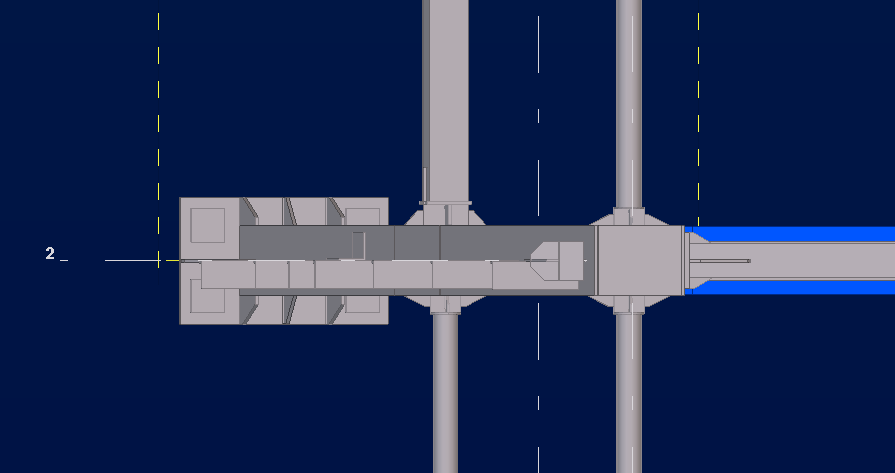

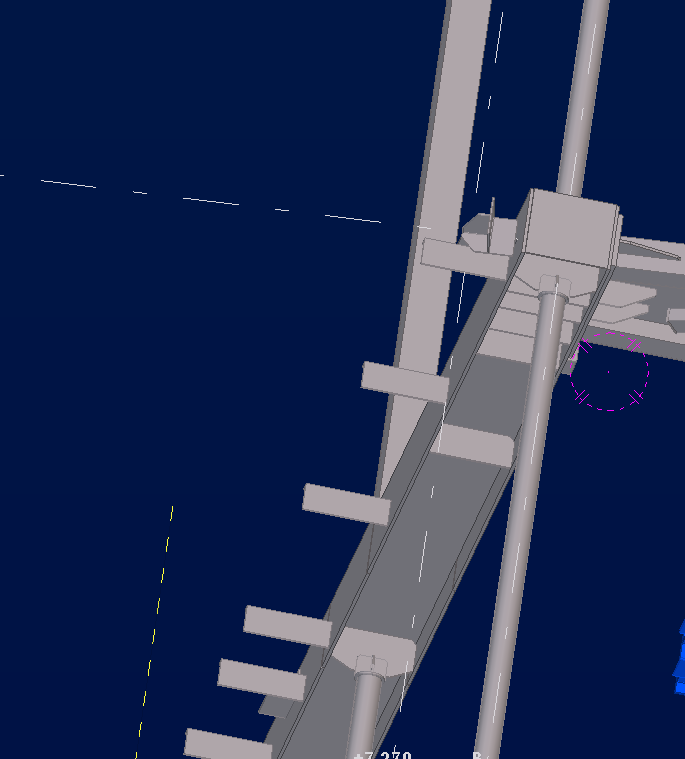

-может быть я не коректно создал вид , но как быть с теми конструкциями на виде что вертикальные (ну те что перпендикулярные конструкциям рабочего вида)

приложу фотку, чтоб может как то прояснило мое сомнения

[meart]

Мне кажется, что если вы хотите, чтобы на монтаже получилась галерея которая должна быть, такой её и нужно моделировать.

[Рак Роман]

я просто думаю может еще вариант : моделировать ее горизонтально , без опор для начала ,а потом ее поднять на нужный угол , а затем уже опоры.
-может как то так...

[Рак Роман]

но при этом не понятно как нужно будет делать построение

[Vitalii_work]

как быть с теми конструкциями на виде что вертикальные

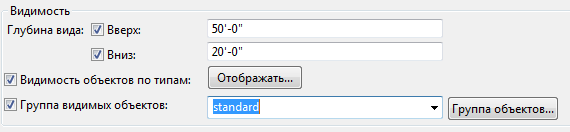

Можно использовать фильтры чтоб убрать ненужные конструкции с видаю И глубину вида отрегулировать так чтоб поподали только нужные конструкции.

Также можно использовать плоскость отсечения

[Рак Роман]

как быть с теми конструкциями на виде что вертикальные

Можно использовать фильтры чтоб убрать ненужные конструкции с видаю И глубину вида отрегулировать так чтоб поподали только нужные конструкции.

Также можно использовать плоскость отсечения

м.......... не приходилось именно так прописывать глубину вида...
- чего это два значения? - можешь рассказать ?

[Vitalii_work]

https://topengineer.ru/book/%D0%A1%D0%B ... Structures

[Таран Д. А.]

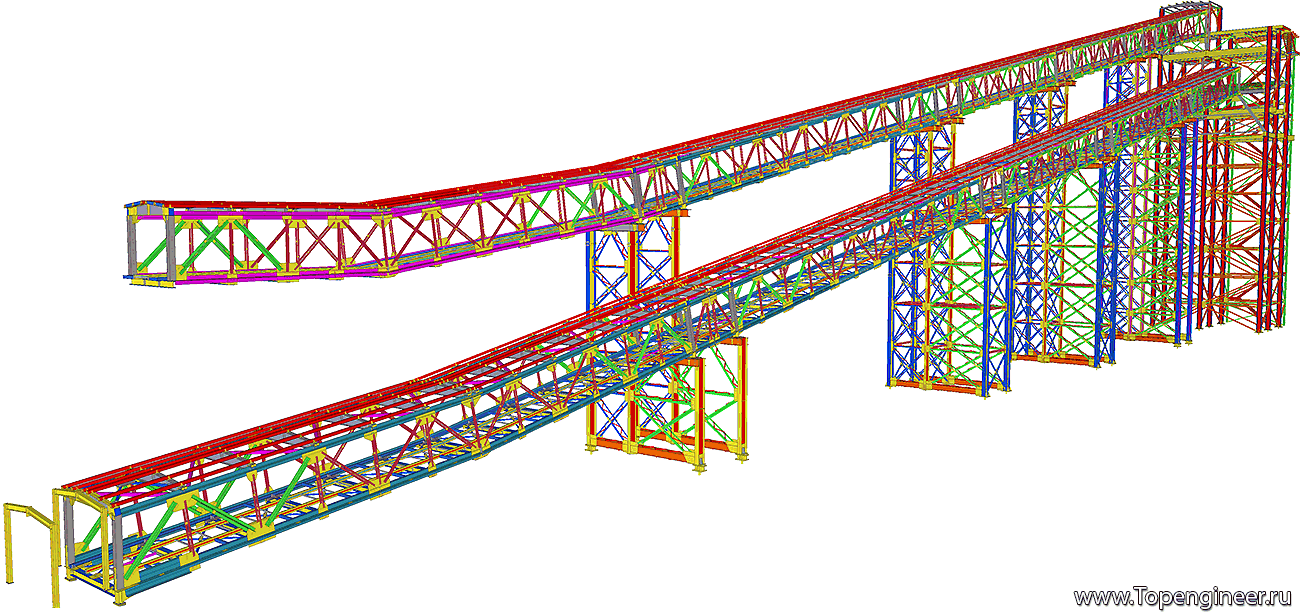

https://topengineer.ru/sample/3dmodel/p ... ooruzheniy

[Рак Роман]

https://topengineer.ru/sample/3dmodel/p ... ooruzheniy

выглядит красиво, как реклама))))

- Дмитрий а у вас нет таких же примеров с крановой балкой по которой ездит таль? - интерисует как вы выполняете стыковку в монорельсе

[Рак Роман]

https://topengineer.ru/book/%D0%A1%D0%B ... Structures

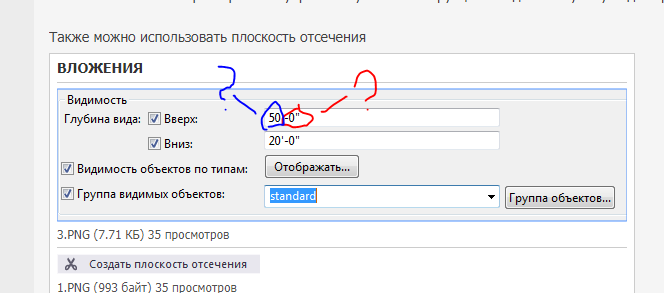

-это все хорошо, но честно я так и не понял ваши чифры?

[кмдшник]

-это все хорошо, но честно я так и не понял ваши чифры?

Дюймы и футы

[Рак Роман]

-это все хорошо, но честно я так и не понял ваши чифры?

Дюймы и футы

-как то заумно. В видовом окне дюймами. Ну видать так надо
