Пример расчетной модели эстакады выполненной topengineer.ru

[Геннадий]

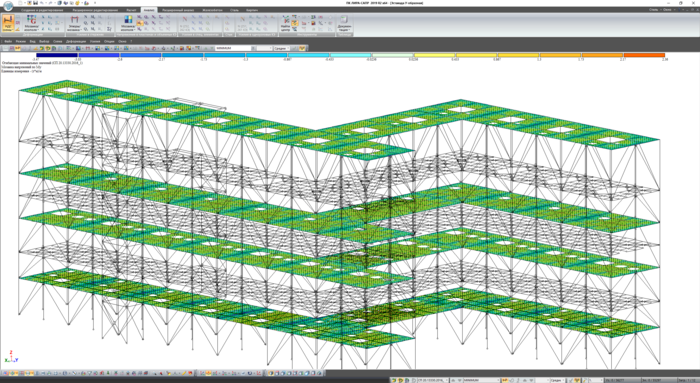

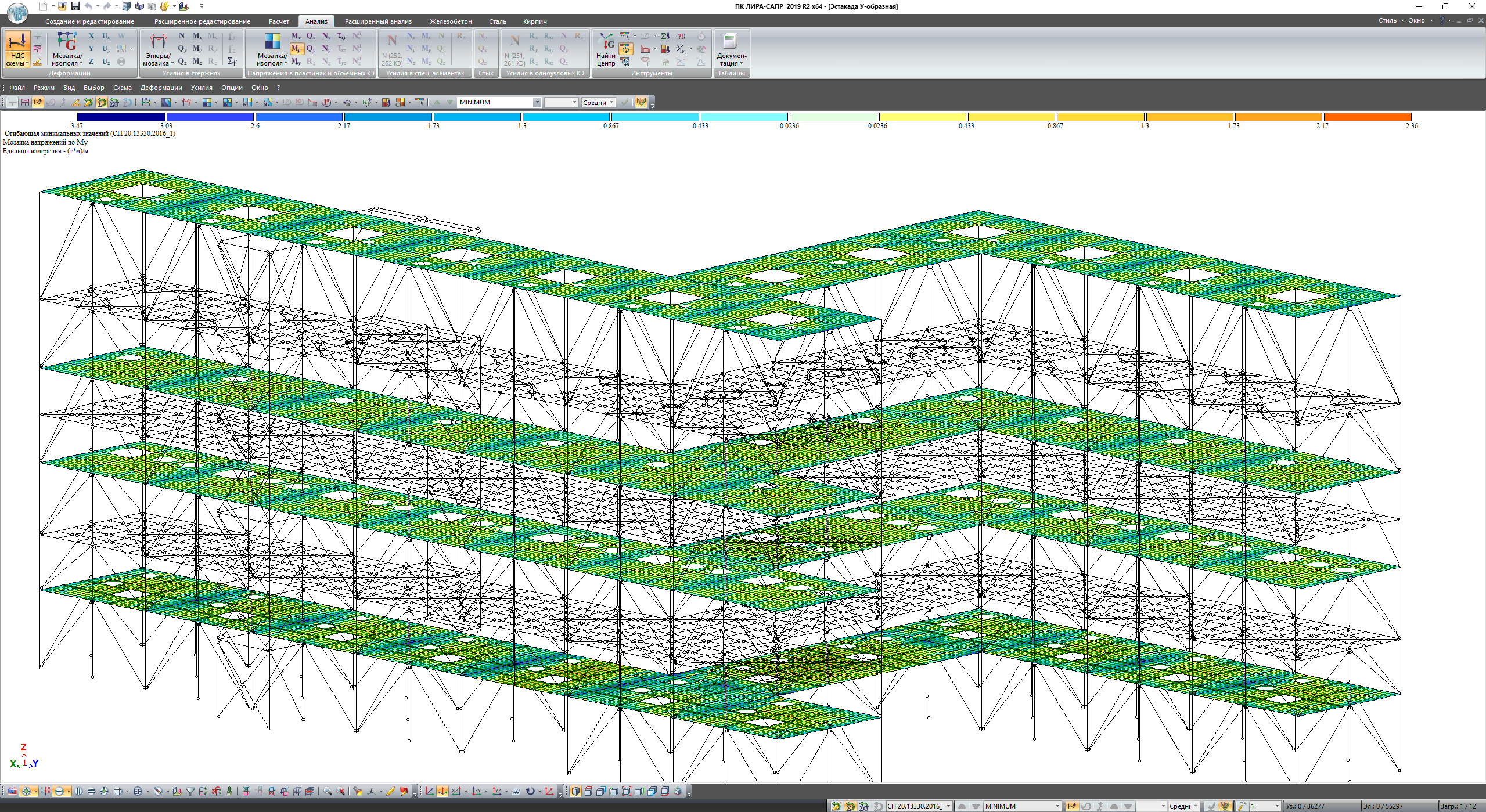

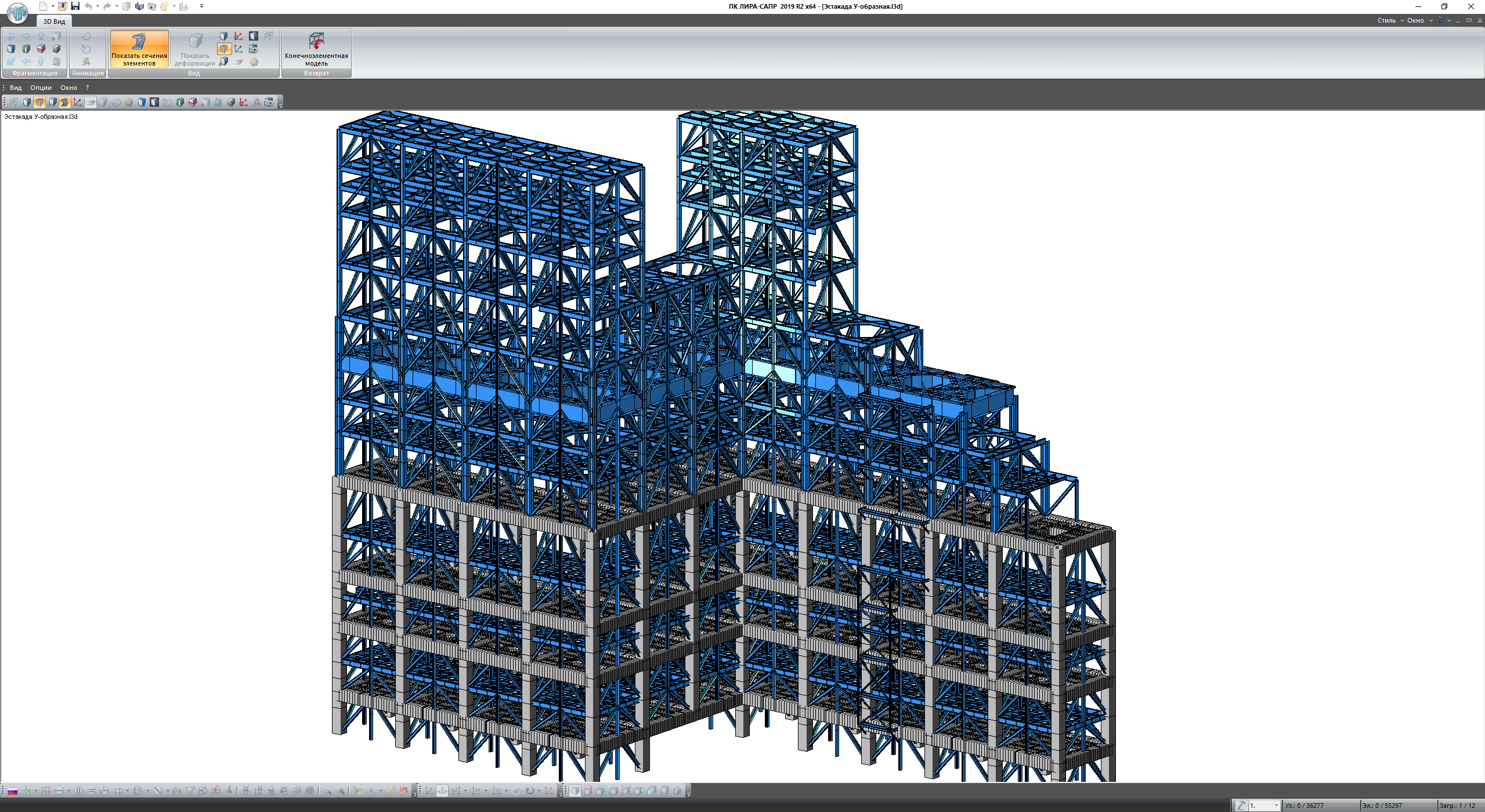

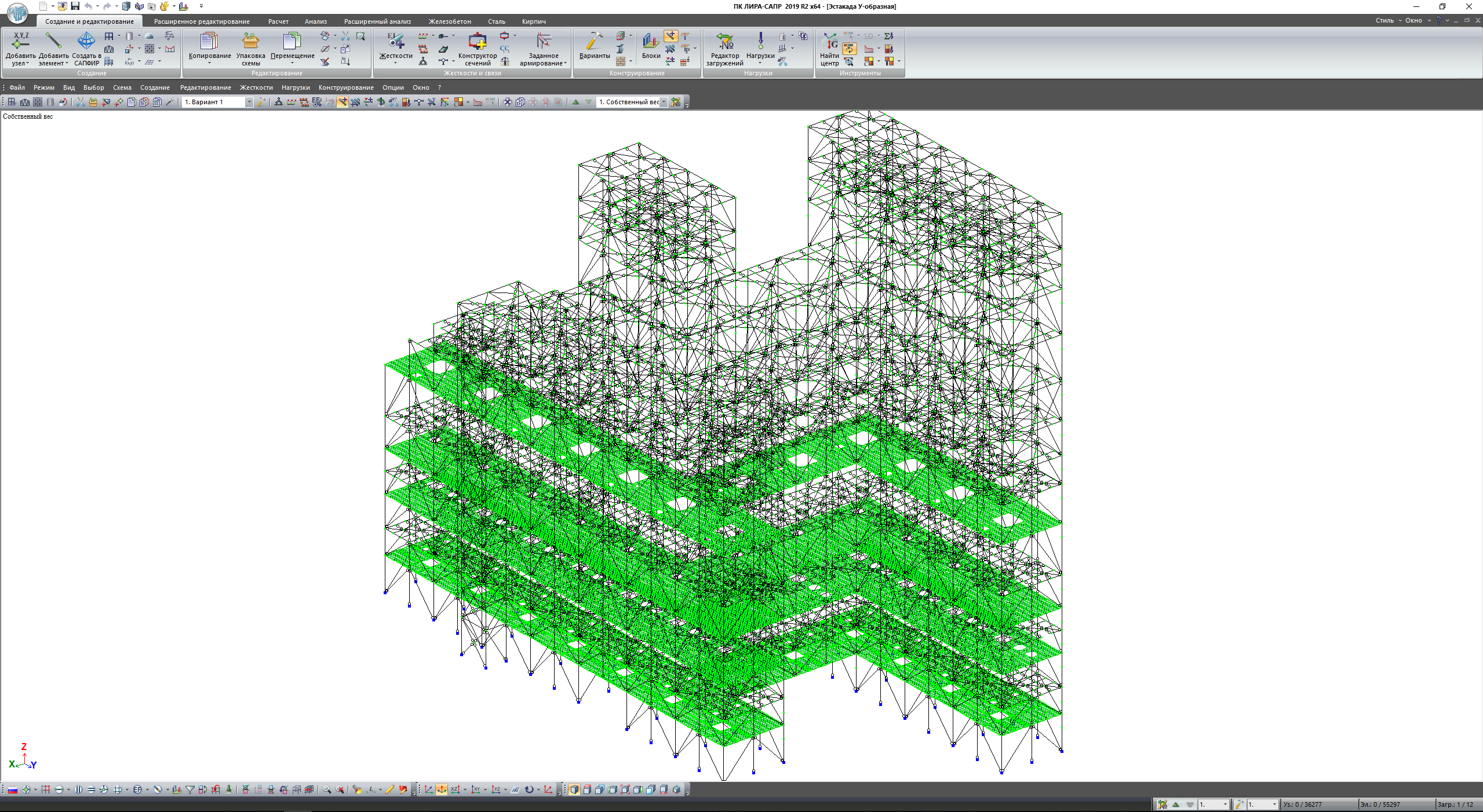

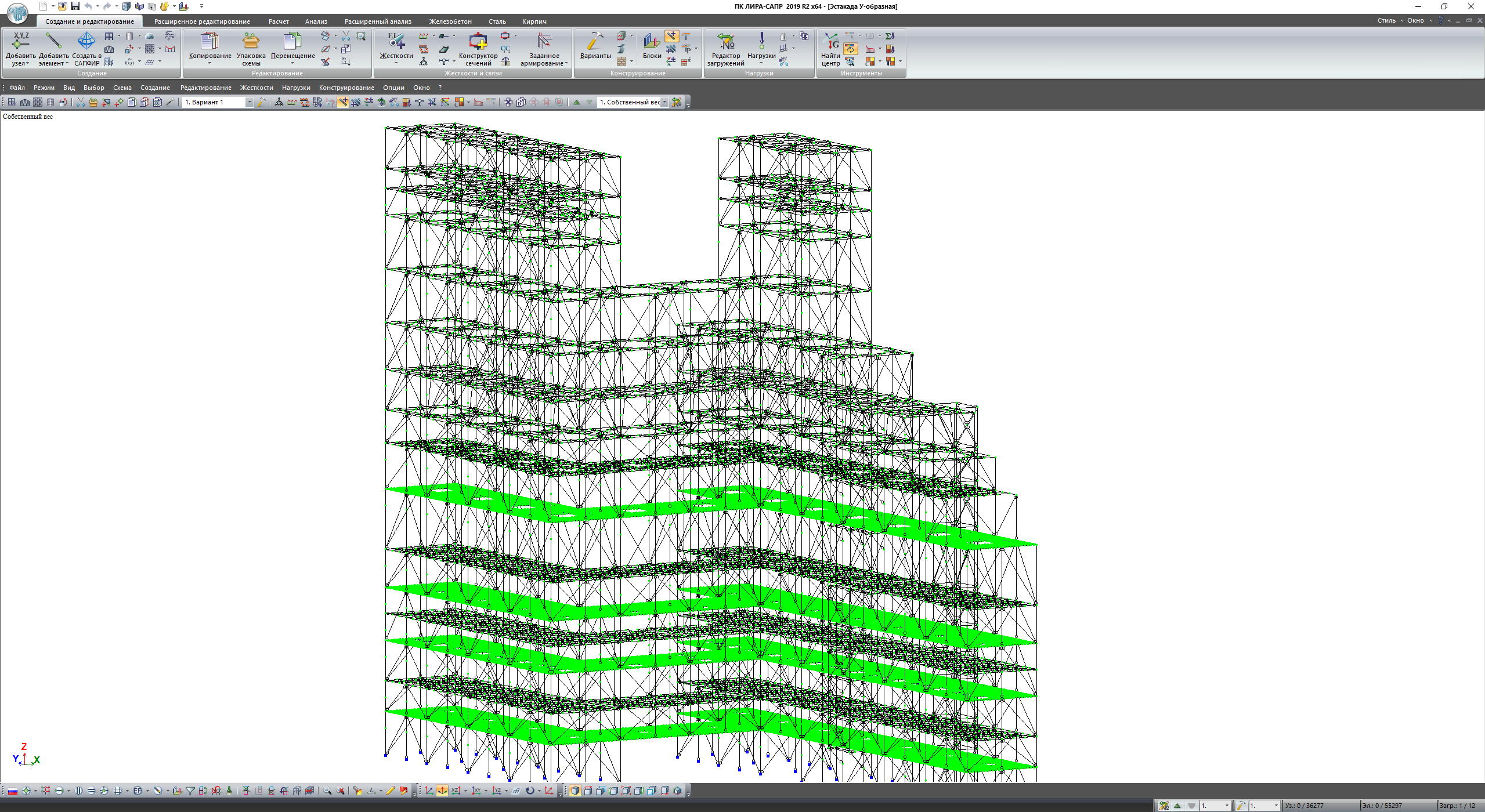

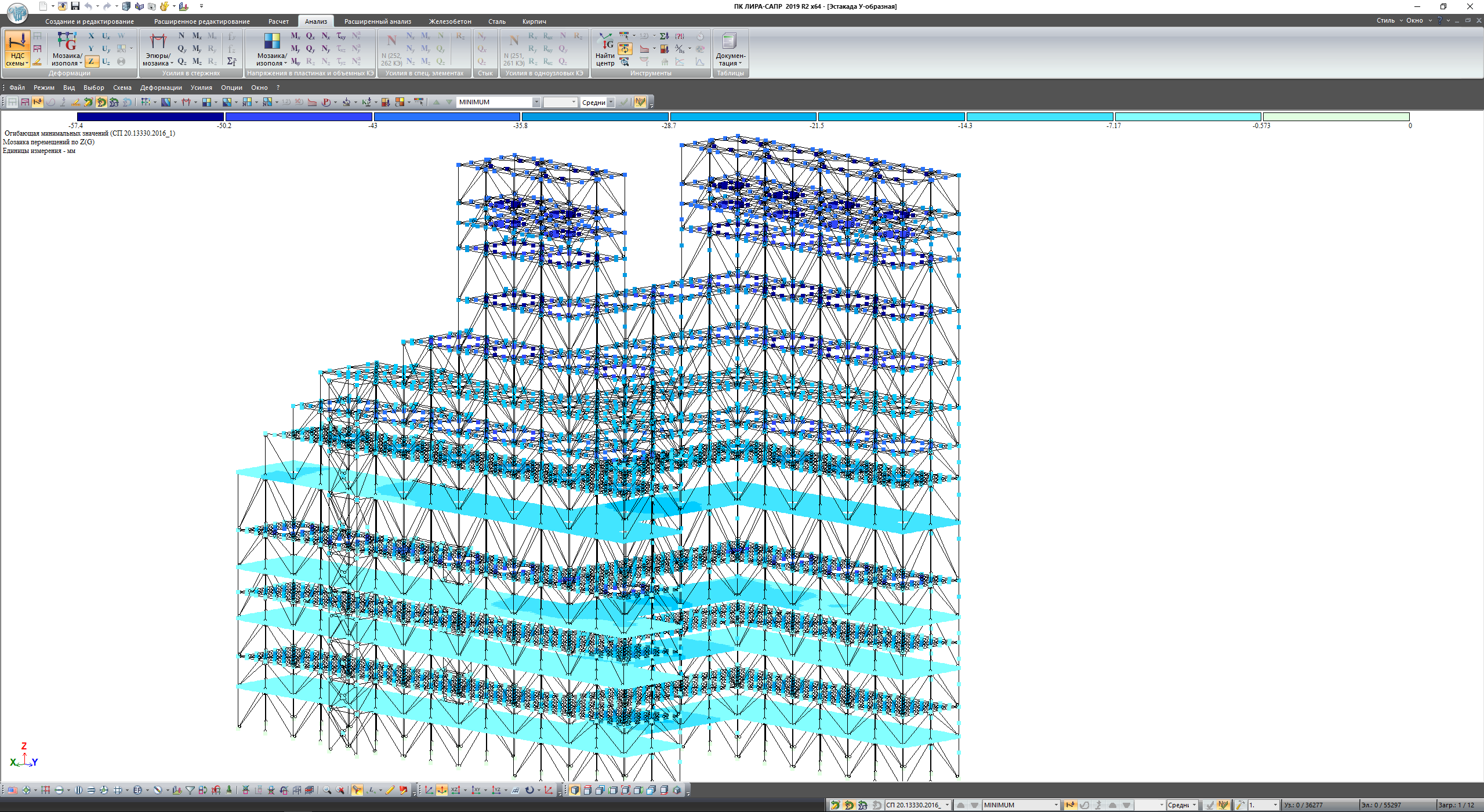

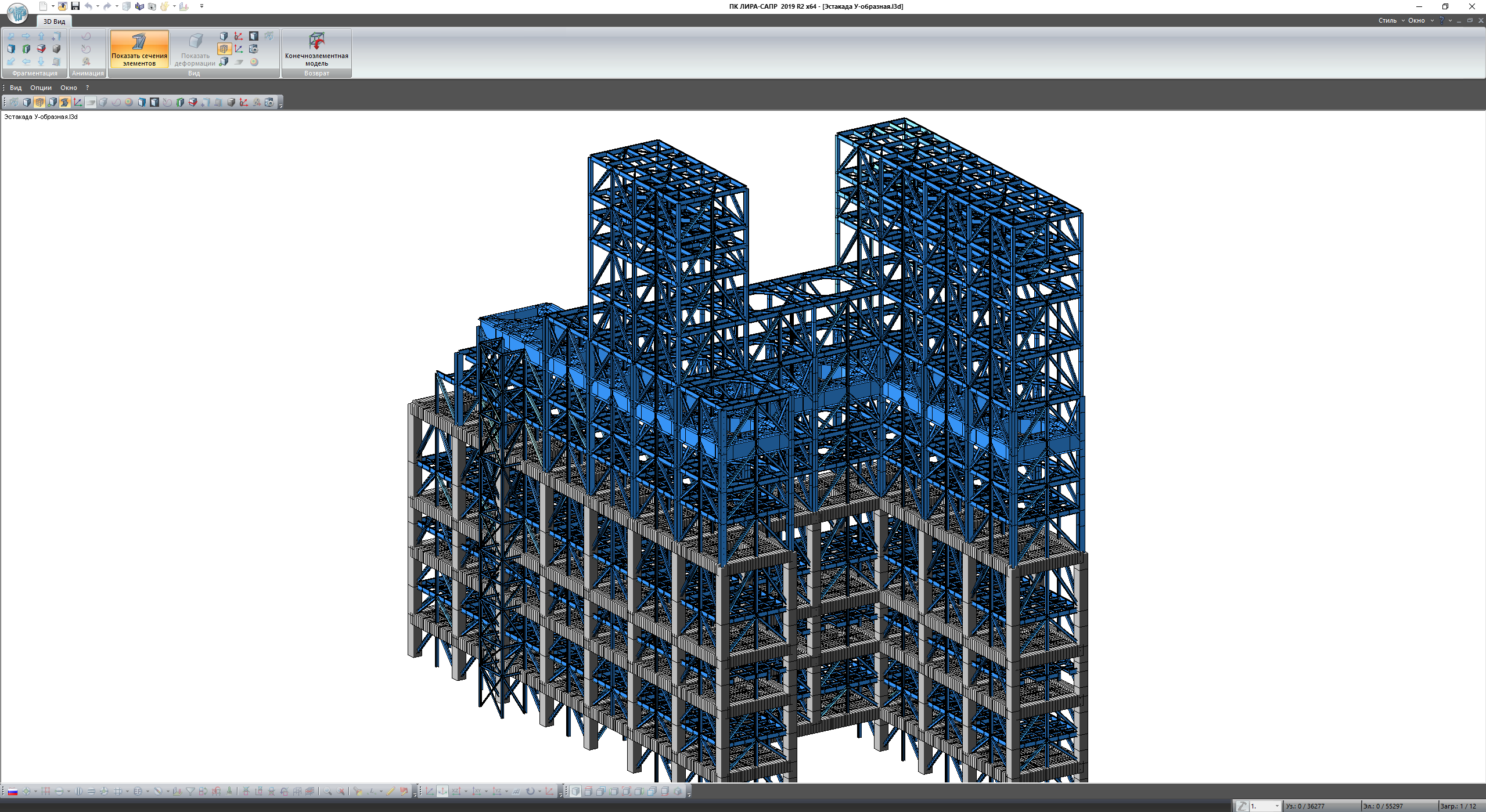

Сооружение представляет собой многоуровневую технологическую эстакаду. Каркас эстакады выполнен из жестких металлических поперечных рам, соединенных между собой в продольном направлении балками и вертикальными связями. На 1,3 и 5 этажах поверх металлических балок залиты монолитные плиты перекрытия. 6-й и последующие этажи имеют в плане разные габариты. Расчет выполнялся на действие статических и динамических нагрузок. Учет динамических нагрузок от оборудования проводился ручным способом, учет дин. воздействий от пульсационной составляющей ветра. По результатам расчета все стальные конструкции удовлетворяют требованиям 1 и 2 групп предельных состояний. Для железобетонных конструкций были вычислены изополя напряжений в пластинах, на основании которых в дальнейшем подбирается армирование перекрытий.
