Как правильно произвести экспорт узла из Advance Steel в IDEA StatiCa

[Clela]

Как правильно произвести экспорт узла из Advance Steel в IDEA StatiCa

[Yura]

Общие рекомендации

• Не забывайте, пожалуйста, что в IDEA StatiCa под элементами понимаются объекты, к которым прикладываются нагрузки. Все другие объекты моделируются иначе. Это правило соблюдается при импорте модели, который состоит из трёх этапов. На первом шаге отмечается сам узел. Элементы (к которым прикладываются нагрузки), выбираются на втором этапе. Затем, на тре-тьем шаге, отмечаются все остальные объекты, входящие в узел – пластины, накладки, болты, сварные швы и, что самое главное, элементы, к которым нагрузки прикладываться НЕ будут (пе-реходные участки, усиливающие элементы и т.д.).

• Лучший подход к конструированию узла – использовать макросы из меню Advance Steel Con-nection.

• Выбор узла – самый важный этап процедуры импорта. Наиболее удобный способ подготовить стальную конструкцию к импорту – переключиться на осевые линии элементов. Всегда обращайте внимание на пересечение этих линий – это поможет вам быстрее (и правильно) найти узел.

[Yura]

Отверстия и вырезы

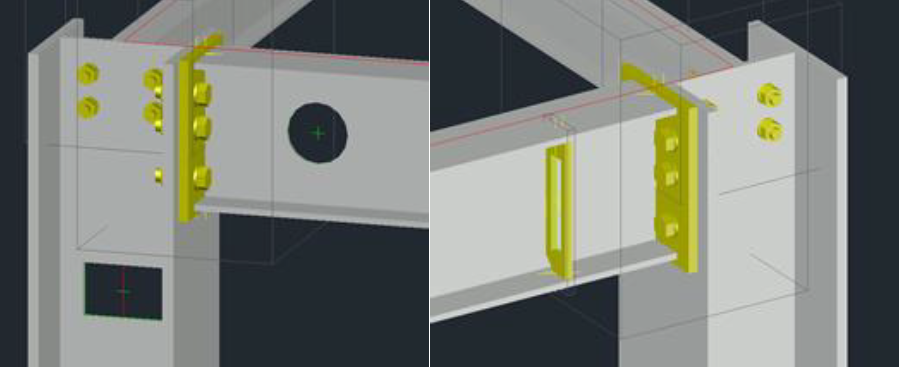

• Отверстия в пластинах и элементах не поддерживаются (не импортируются в IDEA StatiCa Con-nection).


Возможное решение: импортировать узел целиком и добавить отверстие вручную в IDEA StatiCa

[Yura]

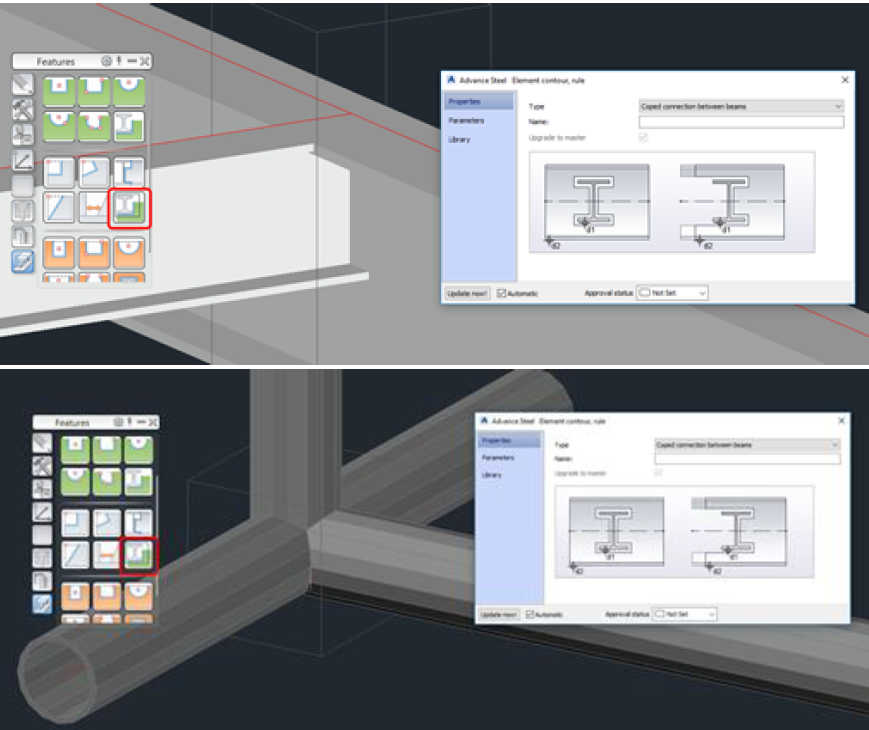

• Вырезы в элементах поддерживаются, но не забывайте о правилах использования команды El-ement contour.


[Yura]

Укорочения / удлинения балок

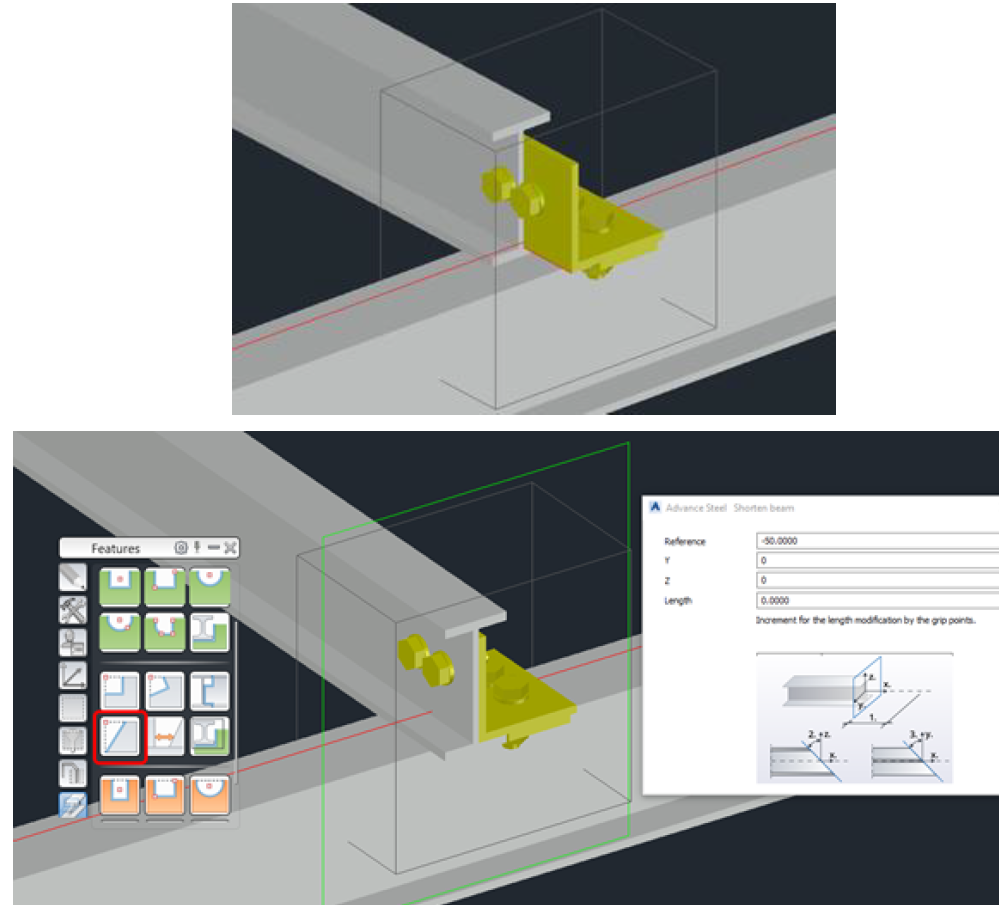

В IDEA StatiCa центром соединения является узел. Длина элемента от узла определяется ограничиваю-щей рамкой (автоматическое задание корректной длины элемента). В Advance Steel элементы следует укорачивать / удлинять с помощью команды Shorten.


[Yura]

Сварные швы

Сварные швы передаются на третьем этапе процедуры импорта. Если требуется добавить сварные швы в Advance Steel вручную, то рекомендуется делать это с помощью команды Weld point. Не забывайте о том, что шов следует располагать на средней грани свариваемой пластины.

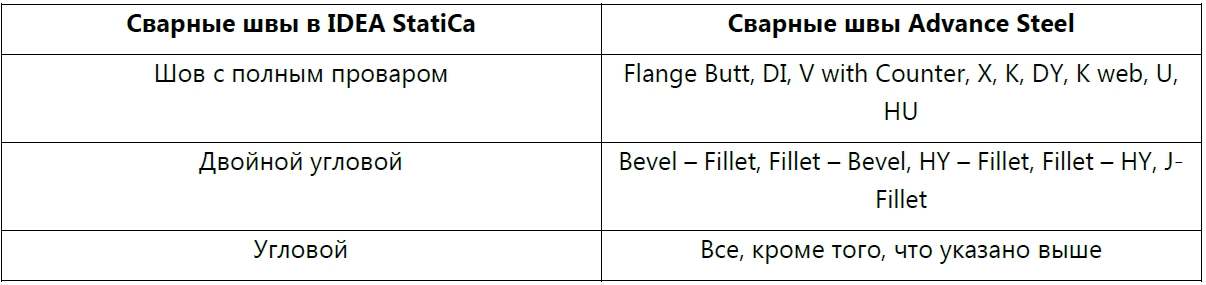

Из всего разнообразия сварных швов в Advance Steel IDEA StatiCa поддерживает следующие:


[Yura]

Анкеровка

Импорт анкеровки в опорных узлах не поддерживается.

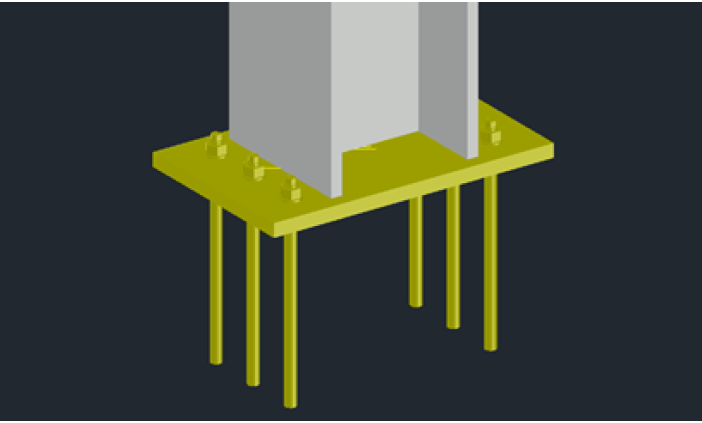

Анкера можно добавить в IDEA StatiCa вручную с помощью монтажной операции Опорная плита уже после импорта.

[Yura]

Вуты

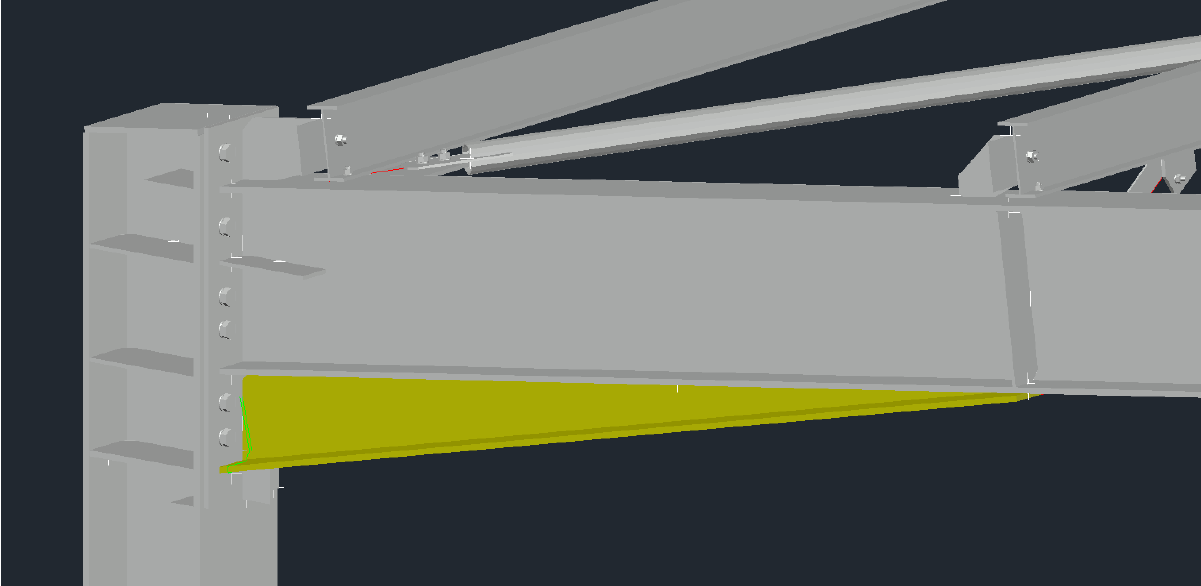

Для корректного импорта вутов рекомендуется создавать их как пластины, а не как элементы
